Головки для штампування внутрішньої збірки автомобільної бічної панелі

SIKAIDA Automotive Side Panel Inner Assembly Stamping Dies — це великі, високоточні системи штампів, які використовуються для штампування внутрішніх панелей бічних панелей з листового металу. Вони є основними матрицями у виробництві білих кузовів і широко використовуються у виробництві легкових і комерційних автомобілів. Цей продукт об’єднує кілька процесів штампування для досягнення цілісного формування внутрішньої панелі бічної панелі, забезпечуючи ефективність і послідовність виробництва. Наша фабрика в Китаї з сучасним обладнанням і професійною командою гарантує стабільне та високоякісне виробництво штампів.

Детальні характеристики продукту

1. Велика і складна структура

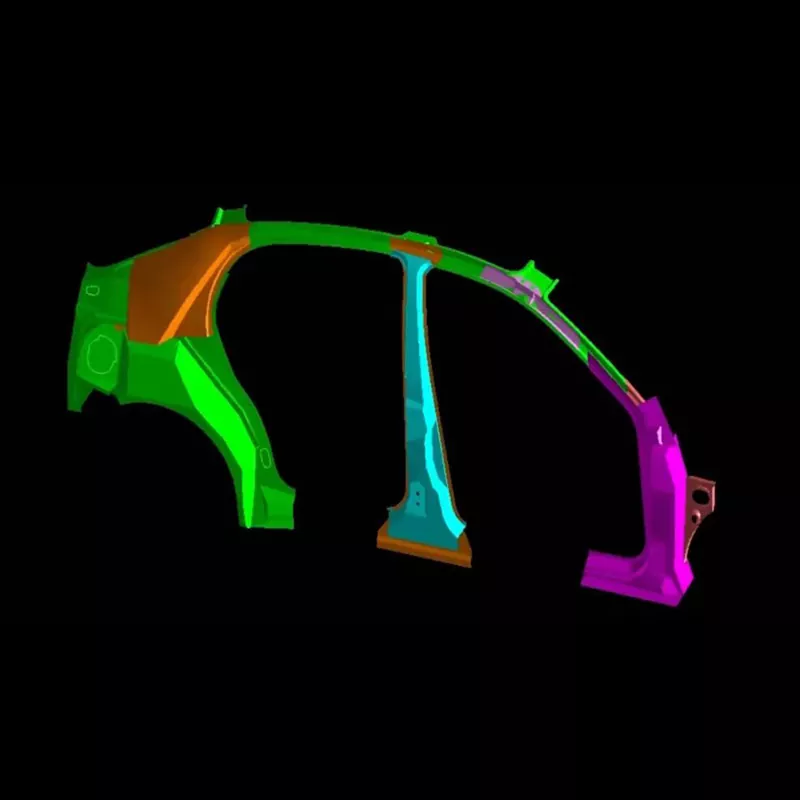

Внутрішня панель бічної панелі має великий розмір (більше 800 мм у довжину та понад 600 мм у ширину) і має складну форму, що вимагає формування кількох елементів. Штампувальні штампи SIKAIDA Automotive Side Panel Inner Assembly Stamping Dies відрізняються високою точністю поверхні, декількома поверхнями вільної форми та раціональним структурним дизайном, що вирішує проблему нерівномірного розподілу сили під час штампування великого листового металу.

2. Вимоги до високої точності та якості

Як зовнішній компонент, внутрішня панель бічної панелі не повинна мати подряпин, зморшок та інших дефектів. SIKAIDA суворо контролює точність форми, досягаючи шорсткості поверхні Ra0,4 мкм або вище, що відповідає вимогам високої якості виробництва.

3. Багатопроцесна інтеграція

Штампувальні штампи для внутрішньої збірки автомобільної бічної панелі мають інтегровану конструкцію з кількома станціями, що дозволяє виконувати кілька процесів, таких як глибока витяжка та обрізка, за одну операцію, підвищуючи ефективність. За потреби можна додати функції автоматичного транспортування та онлайн-інспекції для досягнення інтелектуального виробництва.

4. Система точного ведення та балансування

Оснащений прецизійним напрямним, балансуванням і системою тиску, він забезпечує рівномірний розподіл сили під час штампування листового металу, уникаючи дефектів продукту та підвищуючи коефіцієнт придатності.

5. Спеціальний конструкційний дизайн

Завдяки сегментованому штампу та швидкозмінній структурі штампу він сумісний із новими матеріалами, такими як високоміцна сталь і алюмінієві сплави, вирішуючи проблеми формування та розширюючи діапазон застосування.

Основні характеристики продукту

1. Висока жорсткість: використання високоміцних матеріалів забезпечує стабільність при великотоннажному штампуванні та продовжує термін служби.

2. Точне спрямування: високоточна система направляючих штифтів і направляючих втулок забезпечує позиціонування штампування та точність продукту.

3. Інтелектуальний моніторинг: інтегровані датчики забезпечують моніторинг у реальному часі та прогнозне обслуговування.

4. Швидка зміна матриці: Модульна конструкція скорочує час зміни матриці та адаптується до багатоваріантного виробництва.

Сценарії застосування

Штампувальні штампи для внутрішньої збірки бічних панелей автомобіля в основному використовуються у виробництві кузовів легкових і комерційних транспортних засобів, слугуючи основними формами для білих кузовів, і їх визнають вітчизняні та міжнародні клієнти. Як професійний постачальник SICAIDA може надати індивідуальні рішення для задоволення потреб різних моделей транспортних засобів.

Виробничий процес

1. Аналіз продукту та проектування процесу

Використовуючи професійне програмне забезпечення для аналізу формоздатності та проектування процесу, воно передбачає та вирішує потенційні проблеми.

2. Дизайн форми

Використовуючи повне програмне забезпечення для 3D-дизайну, таке як UG і CATIA, ретельно вдосконалюються деталі, щоб забезпечити точність і раціональність форми.

3. Вибір матеріалу

Каркас прес-форми для внутрішньої збірки штампувальних штампів автомобільної бічної панелі виготовлено з високоміцного чавуну або зварених сталевих пластин. Ключові компоненти використовують інструментальну сталь з високою зносостійкістю та високою міцністю на стиск, що гарантує якість форми.

4. Точна обробка

Груба обробка, тонка обробка, спеціальна обробка та ручне полірування забезпечують точність форми та якість зовнішнього вигляду.

5. Складання та налагодження (T0 пробне формування)

Після складання форму випробовують на верстаті, а параметри процесу коригують і оптимізують, поки зразок не буде кваліфікований.

Тенденції розвитку:

1. Надвелике інтегроване формування: адаптація до тенденції інтегрованих внутрішніх панелей бічних панелей, одна форма може важити понад 200 тонн.

2. Адаптація до застосування нових матеріалів: оптимізована конструкція та вибір матеріалів адаптуються до характеристик формування нових матеріалів, щоб відповідати вимогам легкої та високої міцності автомобілів.

3. Інтелектуальне виробництво та цифровізація: вбудовані датчики дозволяють здійснювати моніторинг у реальному часі в поєднанні з технологією цифрового близнюка, що скорочує цикл розробки та знижує витрати.

4. Програми адитивного виробництва (3D-друк).

Штампувальні штампи внутрішньої збірки автомобільної бічної панелі використовують технологію 3D-друку для створення складних структур, покращуючи ефективність виробництва та якість продукції.

Часті запитання

Питання 1: Які матеріали зазвичай використовуються у штампувальних штампах внутрішньої збірки бічних панелей автомобіля?

A1: Основа форми зазвичай використовує високоміцний чавун (наприклад, HT300, ковкий чавун) або зварні сталеві пластини. Ключові компоненти, такі як порожнини та серцевини, використовують інструментальну сталь з високим вмістом вуглецю та хрому (наприклад, Cr12MoV, DC53 тощо), що забезпечує високу зносостійкість і міцність на стиск.

Q2: Скільки триває виробничий цикл для штампувальних штампів для внутрішньої збірки бічних панелей автомобіля?

A2: Головки для штампування внутрішньої збірки автомобільної бічної панелі є кульмінацією технологій, досвіду та майстерності. Вони об’єднують механічний дизайн, матеріалознавство, механіку пластичності та точне виробництво. Їхній цикл розробки тривалий (зазвичай 8-15 місяців) і дорогий (сягає від мільйонів до десятків мільйонів юанів), що робить їх ключовим орієнтиром для вимірювання всебічної потужності компанії, що займається виробництвом прес-форм. Оскільки кузови автомобілів розвиваються в напрямку легких, високоміцних та інтелектуальних конструкцій, технічні вимоги до їхніх форм продовжуватимуть зростати.
