Штампувальні штампи для автомобільних невеликих армуючих пластин

SIKAIDA Automotive Small Reinforcing Plate Stamping Dies — це високоточне та довговічне обладнання, спеціально розроблене для деталей армуючих пластин автомобіля. Вони поєднують передову технологію штампування та точний дизайн, щоб відповідати суворим вимогам автомобільної промисловості. Як професійна фабрика, SIKAIDA суворо контролює якість виробництва, щоб забезпечити стабільну продуктивність матриці та тривалий термін служби.

Основні характеристики продукту:

1. Висока точність і складне формування: автомобільні штампи для штампування малих армуючих пластин мають складну форму. SIKAIDA використовує професійне програмне забезпечення для точних розрахунків, щоб гарантувати, що точність розмірів деталі контролюється в межах ±0,1 мм, що відповідає вимогам до деталей кузова автомобіля.

2. Висока міцність і довговічність. Порожнини та серцевини штампувальних штампів для автомобільних невеликих армуючих пластин виготовлені з високотвердих формованих сталей, таких як SKD11 і Cr12MoV, що досягають твердості HRC48-52 після термічної обробки. Термін їх служби перевищує 500 000 циклів, що знижує витрати клієнта на заміну.

3. Багатопроцесна інтегрована конструкція: інтеграція кількох механізмів дає змогу виконувати багатопроцесне формування композиту, включаючи штампування та згинання, завершуючи обробку деталей за один крок, підвищуючи ефективність і знижуючи витрати.

4. Система прецизійного керування та балансування: оснащена пристроями для точного керування та буферизації, що забезпечує точне вирівнювання верхньої та нижньої матриць, зменшує знос та покращує стабільність якості продукту.

5. Інтелектуальне гніздування та оптимізація: у поєднанні з програмним забезпеченням CAE для оптимізації гніздування, використання матеріалу досягає понад 85%, зменшуючи дефекти формування та забезпечуючи високий вихід продукції.

Застосування продукту

1. Система посилення дверної панелі: підвищує міцність дверей, підвищує стійкість до ударів і захищає безпеку мешканців;

2. Структура підсилення підлоги: покращує жорсткість кузова та забезпечує стабільність водіння;

3. Компоненти підсилення стійки: оптимізує передачу енергії зіткнення та зменшує деформацію кузова;

4. Каркас панелі приладів: підтримує панель приладів і забезпечує точність встановлення;

5. Підсилювальний каркас сидіння: покращує стійкість сидіння та забезпечує захист від зіткнення.

Виробничий процес

1. Дизайн і аналіз продукту

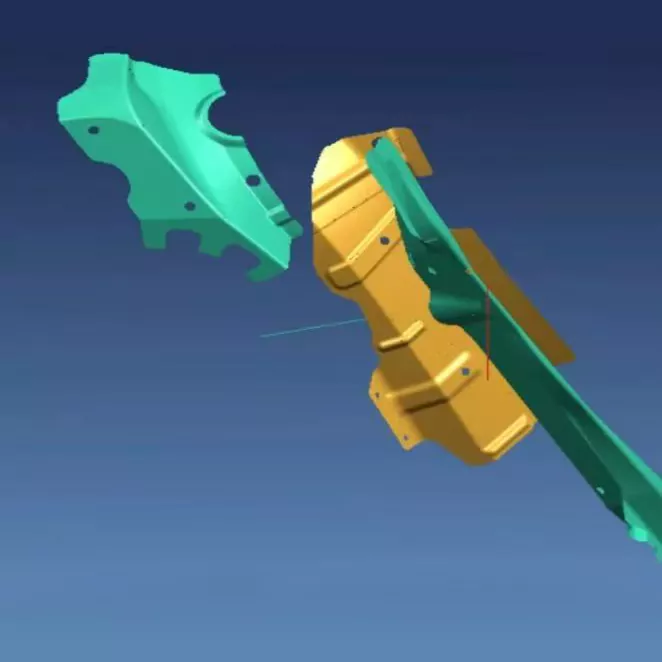

Штампувальні штампи для невеликих армуючих пластин для автомобілів використовують професійне програмне забезпечення для аналізу здатності до формування та оптимізації процесу, прогнозування та вирішення проблем формування для визначення оптимального рішення.

2. Проектування структури прес-форми

Весь процес проектування завершується за допомогою програмного забезпечення для 3D-проектування, щоб забезпечити розумну структуру форми та зручне обслуговування.

3. Вибір і підготовка матеріалу

- Робочі частини: вибрана сталь високої твердості для забезпечення зносостійкості та стійкості до ударів;

- Рама форми: конструкційна сталь використовується після термічної обробки для забезпечення структурної стабільності;

- Стандартні деталі: підшипникова сталь використовується для забезпечення точності та довговічності.

4. Процес точної обробки

- Чорнова обробка: портальний фрезерний верстат використовується для обробки базової поверхні та порожнини, залишаючи припуск для чистової обробки.

- Фінішна обробка: обробка з ЧПУ, різання дроту та інші процеси використовуються для забезпечення того, щоб точність і шорсткість поверхні відповідали стандартам.

- Обробка поверхні: азотування, покриття та інші процеси використовуються для підвищення твердості та зносостійкості, що забезпечує якість.

5. Складання та налагодження

Після точного складання форму випробовують на машині. Для забезпечення стабільності та надійності прес-форми проводиться перевірка першого зразка та серійне пробне виробництво.

Тенденції розвитку

1. Легка та високоміцна інтеграція: адаптація до нових матеріалів для досягнення комплексного формування складних конструкцій.

2. Точність і інтелект: розвиток до мікронної точності, інтеграція інтелектуальних функцій моніторингу та самооптимізації.

3. Швидка зміна форми та гнучкість: застосовано механізм швидкої зміни форми, час зміни форми ≤ 15 хвилин.

4. Цифрування та віртуальне налагодження: поєднання технології цифрового близнюка для скорочення циклу розробки більш ніж на 30%.

5. Зелене виробництво: з використанням екологічно чистих матеріалів і енергозберігаючої конструкції, форма повністю придатна для переробки.

Часті запитання

Q1: Які матеріали зазвичай використовуються в штампувальних штампах для невеликих армуючих пластин для автомобілів?

A1: Робочі частини в основному використовують формувальні сталі високої твердості, такі як SKD11, Cr12MoV і DC53. У рамі прес-форми використовуються такі конструкційні сталі, як сталь 45 і Q235. Стандартні деталі, такі як напрямні стійки та напрямні втулки, використовують підшипникову сталь GCr15 для забезпечення міцності, твердості та довговічності прес-форми.

Q2: Скільки триває виробничий цикл для автомобільних невеликих армуючих пластин?

A2: Залежно від вимог до складності та точності форми виробничий цикл зазвичай становить 8-16 тижнів. Прості прес-форми займають приблизно 8 тижнів, форми середньої складності – близько 12 тижнів, а високоточні складні форми можуть потребувати більше 16 тижнів. Конкретний цикл залежить від конструкції продукту, технології обробки та часу налагодження.

Q3: Який термін служби штампів для автомобільних невеликих армуючих пластин?

A3: За нормальних умов використання та обслуговування термін служби невеликих штампів для армування плит може досягати понад 500 000 циклів. Завдяки високоякісному підбору матеріалу, належній термічній обробці та прецизійній механічній обробці термін служби деяких штампів може досягати 1 мільйона циклів. Регулярний догляд і правильне зберігання можуть значно продовжити термін служби форм.

Q4: Як забезпечити точність штампованих виробів?

A4: Завдяки оптимізації параметрів процесу за допомогою CAE-аналізу, застосуванню високоточної системи направляючих, контролю пружності матеріалу, а також регулярно перевіряючи та підтримуючи точність форми, точність розмірів виробів можна контролювати в межах ±0,1 мм, забезпечуючи стабільну та надійну якість продукції.
