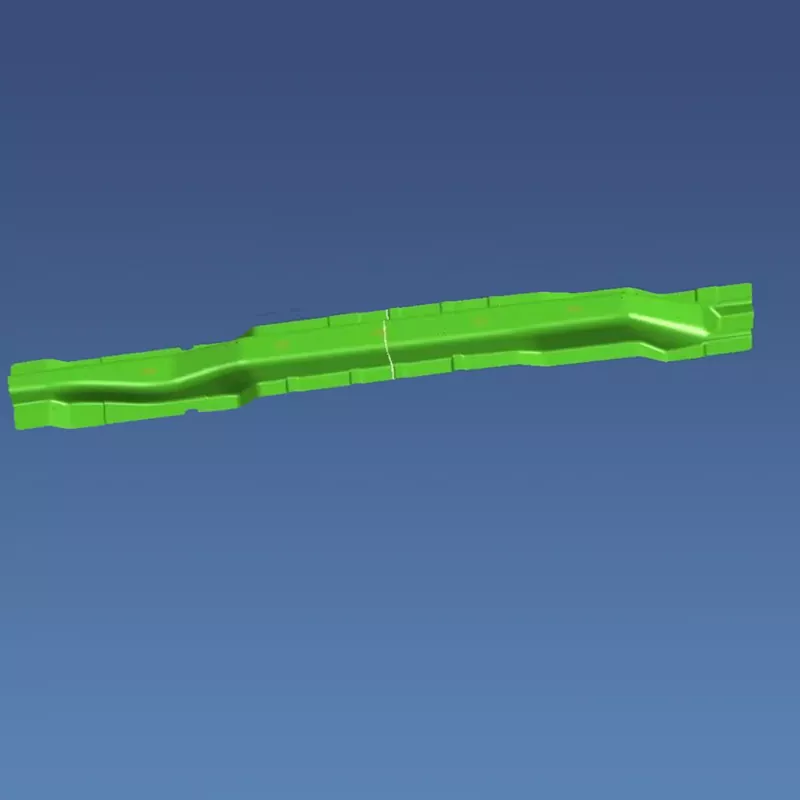

Штамповки для автомобільної армуючої балки

SIKAIDA Automotive Reinforcing Beam Stamping Dies — це великі високоточні штампи, які використовуються для штампування армуючих балок з листового металу. Як основний продукт, їх дизайн і виробництво відповідають вимогам автомобільної безпеки та легкої ваги, інтегруючи передові технології з багатьох галузей. Наша фабрика оснащена сучасним обладнанням і професійною командою, щоб забезпечити відповідність матриць міжнародним стандартам і стабільне виробництво високопродуктивних деталей.

Деталі продукту

1. Застосування високоміцного матеріалу

Для армування балок часто використовуються легкі матеріали, такі як високоміцна сталь і алюмінієві сплави. Штампувальні штампи SIKAIDA Automotive Reinforcing Beam Stamping Dies розроблені для повної адаптації до властивостей матеріалу, оптимізації структурних і технологічних параметрів для забезпечення точності розмірів і механічних властивостей штампованих деталей.

2. Складна конструкція поверхні та системи ребер

Посилена балкова конструкція складна. SIKAIDA використовує науковий дизайн поверхні, щоб точно контролювати потік матеріалу, уникаючи таких дефектів, як зморшки та тріщини, забезпечуючи стабільність посиленої балкової конструкції.

3. Контроль точності формування

Деталі для штампування посилених балок вимагають точності розмірів ±0,05 мм і відмінної якості поверхні. Прес-форми SIKAIDA оснащені високоточними механізмами напряму, заготовки та виймання, щоб забезпечити консистенцію продукту та відповідати суворим вимогам якості.

4. Багатостанційний комплексний дизайн

SIKAIDA використовує багатопозиційні прогресивні або безперервні конструкції штампів, інтегруючи кілька процесів для значного підвищення ефективності виробництва та консистенції продукту, зменшуючи виробничі витрати клієнтів.

5. Удосконалена система змащування та зливу

Вирішуючи проблеми формування високоміцної сталі, штампи SIKAIDA Automotive Reinforcing Beam Stamping Dies оснащені автоматичною системою змащення та оптимізованою системою розвантаження, що зменшує тертя, запобігає засміченню та покращує ефективність виробництва та термін служби форми.

Особливості продукту та застосування

1. Посилення конструкції кузова: використовується в ключових областях, таких як дверні балки, що запобігають зіткненню, і стійки A/B/C для підвищення жорсткості на кручення та безпеки зіткнень.

2. Полегшене рішення: досягає зменшення ваги деталей на 15-25% завдяки оптимізованій конструкції та полегшеним матеріалам, збалансовуючи вимоги до міцності та легкої ваги.

3. Підсилення системи шасі: використовується в ключових компонентах шасі, таких як підрамник, для покращення стабільності та довговічності автомобіля.

Вступ до виробничого процесу

1. Аналіз CAE та проектування процесу

SIKAIDA використовує професійне програмне забезпечення для аналізу формоздатності, щоб заздалегідь оптимізувати процеси та структури прес-форм, уникнути потенційних проблем, скоротити цикл дослідження та розробки та зменшити витрати.

2. Дизайн форми

Команда дослідників і розробників використовує професійне програмне забезпечення для повного 3D-проектування, зосереджуючись на ключових аспектах, таких як зазор пуансона та матриці та конструкція тримача заготовки, щоб забезпечити довгострокову стабільність і надійність форми.

3. Вибір матеріалу

- Основа форми: високоякісна вуглецева конструкційна сталь, така як сталь 45 і P20, для забезпечення загальної жорсткості.

- Робочі частини: сталь Cr12MoV або цементований карбід, покращуючи зносостійкість і термін служби.

- Компоненти напрямних: підшипникова сталь GCr15, що забезпечує точність напрямних.

- Еластичні компоненти: пружинна сталь 60Si2MnA, що забезпечує стабільне пресування матеріалу та виймання з форми.

4. Точна обробка

Чорнова обробка: чорнова обробка великим обладнанням, залишаючи припуск 0,2-0,5 мм для чистової обробки.

Фінішна обробка: використання високошвидкісного ЧПК, різання дроту, електророзійної обробки тощо, що забезпечує точність поверхні до ±0,01 мм і оптимізує обробку поверхні.

Обробка поверхні: використання азотування, покриття тощо, що покращує твердість форми та зносостійкість, забезпечує запобігання іржі та подовжує термін служби.

5. Складання та налагодження (пробна форма T0)

Професійний персонал збирає прес-форму та проводить пробну форму T0, неодноразово регулюючи параметри процесу, модифікуючи й оптимізуючи форму, доки деталі не відповідатимуть вимогам креслення.

Тенденції розвитку

1. Технологія формування надвисокоміцної сталі

У зв’язку зі збільшенням попиту на полегшення, SIKAIDA розробила технологію прес-форм, адаптовану до надвисокоміцних сталей із міцністю понад 1500 МПа, використовуючи передові процеси, такі як гаряче формування, для підвищення безпеки та підтримки легкої ваги.

2. Інтелектуальний і цифровий моніторинг

SIKAIDA інтегрує інтелектуальну технологію у виробництво штампів для автомобільних армуючих балок, вбудовуючи датчики для моніторингу в режимі реального часу та поєднуючи технологію цифрових подвійників для досягнення самооптимізації параметрів і віртуального налагодження, покращуючи ефективність досліджень і розробок.

3. Багатоматеріальна технологія формування

Для нових конструкцій, таких як сталево-алюмінієві композити, SIKAIDA розробила спеціалізовані форми та процеси для досягнення інтегрованого формування з багатьох матеріалів, що сприяє подальшому зменшенню ваги.

4. Застосування технології адитивного виробництва

SIKAIDA застосовує технологію 3D-друку для виготовлення складних конструкцій прес-форм, скорочуючи виробничі цикли, покращуючи продуктивність і термін служби прес-форм, а також підвищуючи конкурентоспроможність клієнтів.

Часті запитання

Питання 1: Які матеріали зазвичай використовуються в штампах для штампування армуючих балок автомобілів?

A1: Основа форми зазвичай використовує високоякісну вуглецеву конструкційну сталь, таку як сталь 45 і P20. Робочі частини (пуансон і матриця) зазвичай використовують високовуглецеву сталь з високим вмістом хрому (наприклад, Cr12MoV), швидкорізальну сталь або цементований карбід. У направляючих компонентах використовується високовуглецева хромиста сталь (наприклад, GCr15), а в пружних компонентах використовується високоякісна пружинна сталь (наприклад, 60Si2MnA). Різні матеріали та процеси термічної обробки можна вибрати відповідно до обсягу виробництва та вимог до використання.

Q2: Скільки триває виробничий цикл штампів для автомобільних армуючих балок?

A2: Виробничий цикл штампів для автомобільних армуючих балок зазвичай становить 8-15 місяців, залежно від таких факторів, як складність деталей, формувальність матеріалу, технічні вимоги та виробнича потужність. Складні багатопозиційні прогресивні штампи або штампи з використанням нових матеріалів і процесів матимуть довший цикл розробки. Їх розробка включає кілька етапів, включаючи проектування, аналіз CAE, точну механічну обробку, термічну обробку, складання та налагодження, що вимагає суворого контролю якості та повторної оптимізації пробного формування для забезпечення продуктивності форми та якості продукції.
