Головки для штампування автомобільного моторного відсіку

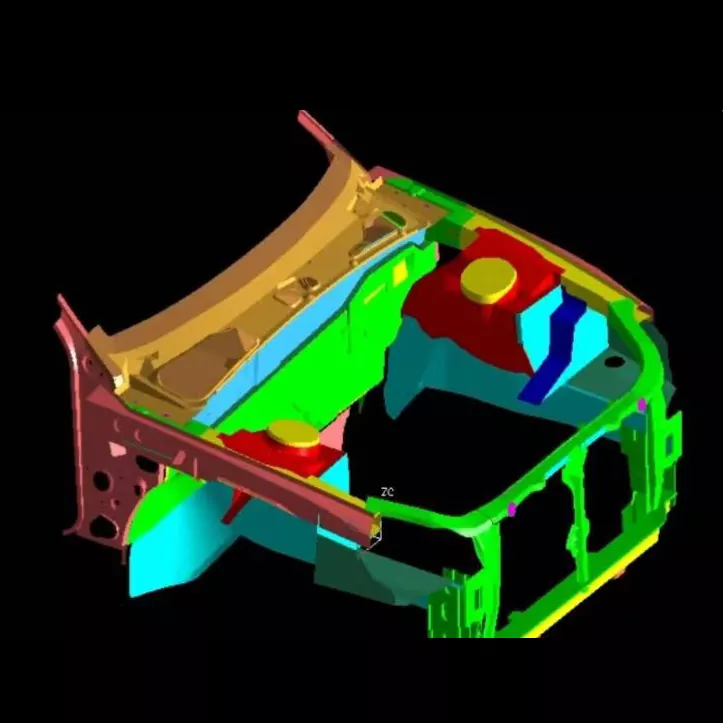

Збірка автомобільного відсіку двигуна є основним несучим компонентом автомобільної трансмісії, а рівень виробництва його штампувальних штампів представляє найвищий рівень технології автомобільних штампувальних штампів. Штампувальні штампи SIKAIDA Automotive Engine Compartment Assembly — це не окремий штамп, а повна система штампів, яка використовується для штампування листового металу в основну раму та панелі кузова моторного відсіку. Ці компоненти потім збираються в повний моторний відсік за допомогою зварювання або болтів.

Основні характеристики продукту

1. Великий розмір і складна структура

Штампувальні матриці для складання моторного відсіку автомобіля мають великий розмір (зазвичай довші ніж 1,2 метра та ширші ніж 0,8 метра), зі складною структурою порожнин. Вони вимагають формування отворів для кріплення, посилення ребер і загнутих країв, інтеграції кількох робочих станцій, включаючи глибоке витягування, формування, обрізання та штампування.

2. Надвисока точність і висока міцність

Будучи критично важливими несучими компонентами безпеки в автомобілях, точність розмірів штампованих деталей контролюється в межах ±0,05 мм, без дефектів поверхні, таких як тріщини або зморшки. Високоякісна штампована сталь і точні процеси термічної обробки забезпечують високу міцність, високу твердість і високу зносостійкість штампів.

3. Багатопроцесна інтеграція

Інтеграція багатьох процесів, таких як глибока витяжка, обрізка, штампування, відбортовка та формування, використання прогресивних або безперервних структур матриці, підтримка автоматизованого масового виробництва.

4. Система точного керування та розвантаження

Механізми прецизійного напряму, розвантаження та викиду призначені для складних підрізів і негативних кутів у штампованих деталях, забезпечуючи рівномірний потік матеріалу та зменшуючи дефекти формування.

5. Контроль температури та мастила

Деякі моделі оснащені системою контролю температури нагрівання/охолодження та високоефективною системою змащування, щоб зменшити тертя, подовжити термін служби матриці та забезпечити якість штампування високоякісних матеріалів.

Сфери застосування

1. Виробництво легкових автомобілів

Виробляє основні структурні компоненти кузова, такі як передні перегородки, крила, брандмауери, внутрішні та зовнішні панелі капота двигуна, забезпечуючи структурну підтримку та захист.

2. Нові енергетичні транспортні засоби

Штампувальні штампи для складання автомобільного відсіку двигуна адаптовані до вимог коригування компонування моторних відсіків транспортних засобів з новими енергоспоживанням, оптимізовані для легких матеріалів, таких як алюмінієві сплави та високоміцна сталь, що відповідають підвищеним вимогам точності.

3. Виробництво комерційних автомобілів

Адаптований до більших і складніших вимог моторного відсіку комерційних транспортних засобів, таких як вантажівки та автобуси, здатний обробляти важке формування надвеликого листового металу.

Виробничий процес

1. Аналіз продукту та проектування процесу

Використовує програмне забезпечення CAE, таке як AutoForm і Dynaform, для аналізу формоздатності штампування, прогнозування та вирішення таких проблем, як утворення тріщин і зморшок, а також оптимізації параметрів процесу.

2. Дизайн форми

Штампувальні штампи для складання моторного відсіку автомобіля розроблені в повному 3D за допомогою програмного забезпечення, такого як UG, CATIA та AutoCAD, удосконалюючи кожен компонент, щоб збалансувати міцність, жорсткість, термін служби та ефективність виробництва.

3. Вибір матеріалу

- Основний матеріал: вуглецева конструкційна сталь 45#, 50#

- Робочі частини: Cr12MoV, Cr12 та інші інструментальні сталі; для масового виробництва можна використовувати цементований твердий сплав або матеріали порошкової металургії.

4. Точна обробка

- Груба обробка: видалення зайвого матеріалу за допомогою великого портального фрезерного верстата або обробного центру.

- Фінішна обробка: високоточний обробний центр з ЧПК, повільна дротяна електроерозія.

- Спеціальна обробка: електроерозійна обробка складних поверхонь, полірування до Ra≤0,4 мкм.

- Термічна обробка: загартування, відпустка, азотування тощо для підвищення твердості та зносостійкості.

5. Складання та пробна форма T0

Після складання прес-форму встановлюють на штампувальне обладнання для пробного формування, регулюючи такі параметри, як тиск і хід, поки штампована частина не відповідатиме стандартам.

Тенденції розвитку

1. Надвелике інтегроване формування: адаптується до штампувального обладнання 2000 тонн і вище, зменшуючи кількість деталей і зварювальних процесів.

2. Формування легкого матеріалу: оптимізовано для таких матеріалів, як алюмінієві сплави та високоміцна сталь, що покращує проблеми з пружиною.

3. Інтелектуальне виробництво та цифровізація: інтеграція аналізу CAE, 3D-друку, цифрових близнюків та інших технологій для скорочення циклів розробки.

4. Багатостанційне автоматизоване виробництво: досягнення повної автоматизації від введення листового металу до випуску готової продукції, підвищення ефективності та узгодженості.

Часті запитання

Q1: Які матеріали зазвичай використовуються в штампувальних штампах автомобільного моторного відсіку?

A1: Для основи матриці зазвичай використовується високоякісна вуглецева конструкційна сталь (наприклад, 45#, 50#), тоді як робочі частини використовують високовуглецеву інструментальну сталь з високим вмістом хрому (наприклад, Cr12MoV, Cr12), швидкорізальну сталь (наприклад, W6Mo5Cr4V2) або цементований карбід. Для масового виробництва можна використовувати цементований твердий сплав або матеріали порошкової металургії, щоб забезпечити високу міцність, високу твердість і зносостійкість матриці.

Q2: Скільки триває виробничий цикл для штампувальних штампів для складання моторного відсіку автомобіля?

A2: Штампувальні матриці для вузлів моторного відсіку автомобіля є кульмінацією технологій, досвіду та майстерності. Їхній цикл розробки тривалий (зазвичай 8-15 місяців) і дорогий (сягає мільйонів до десятків мільйонів юанів), що робить їх ключовим показником загальної потужності компанії, що виготовляє штампи. Чим вище складність, тим довший цикл. Із застосуванням інтелектуального виробництва та цифрових технологій цикл розробки поступово скорочується.
