Штампувальні матриці передньої підвіски автомобіля

Штампувальні штампи SIKAIDA Automotive Front Suspension Assembly спеціально розроблені для масового виробництва та високоточного виготовлення структурних компонентів підвіски, які відповідають вимогам щодо точності розмірів, жорсткості, довговічності та безпеки зіткнень. Вони широко використовуються в різних типах транспортних засобів, включаючи легкові автомобілі, комерційні транспортні засоби та електромобілі.

Основні особливості технології:

1. Формування складної просторової структури

Точний контроль тривимірного потоку матеріалу та розтягування в компонентах підвіски з ключовою точністю розмірів ±0,05 мм і точністю просторового положення ±0,1 мм. Використовуючи багатопрохідну прогресивну технологію формування, уникають потоншення матеріалу та концентрації напруги.

2. Високоміцна несуча конструкція

Сумісний з високоміцною сталлю та легкими сплавами, високоточним формуванням зон високого напруження та критичних структур, з прямолінійністю ≤0,08 мм/м і паралельністю ≤0,12 мм. Професійна технологія забезпечує стабільну роботу матеріалу.

3. Технологія прецизійної обробки отворів

Інтегрує кілька процесів, завершуючи високоточне формування отворів за одну операцію штампування. Точність отвору ±0,03 мм і циліндричність діаметра отвору ≤0,05 мм, покладаючись на високоточну систему напрямних для забезпечення якості отвору.

4. Інтеграція багатокомпонентного зварювання

Модульна конструкція штампувальних штампів для складання передньої підвіски автомобіля із зарезервованими зварювальними структурами, використанням матеріалу ≥85%, можливістю швидкої зміни прес-форми для виробництва кількох транспортних засобів, а також покращеною точністю складання та міцністю конструкції завдяки контролю зварювальної деформації.

5. Динамічна продуктивність і оптимізація безпеки

Завдяки високоточному керуванню та моніторингу в реальному часі з точністю поверхні ±0,02 мм оптимізований розподіл напруги подовжує термін служби втоми, а покращена конструкція поглинання енергії покращує безпеку зіткнень.

6. Інтелектуальне управління процесом

Використовуючи програмне забезпечення CAE для оптимізації параметрів, триконтурну систему керування та інтелектуальні пристрої моніторингу використовуються для досягнення моніторингу процесу формування в реальному часі, забезпечуючи постійну якість у масовому виробництві.

Сфери застосування

Широко використовується в системах передньої підвіски легкових автомобілів, комерційних автомобілів, позашляховиків, електромобілів, високопродуктивних гоночних автомобілів, вантажівок і автобусів, адаптуючись до конкретних потреб різних моделей транспортних засобів.

Виробничий процес

1. Дизайн продукту та моделювання

Використовуючи технологію моделювання CAE, аналіз формоздатності, розрахунок пружності та динамічна оптимізація проводяться для забезпечення підтримки даних для проектування форми.

2. Проектування структури прес-форми

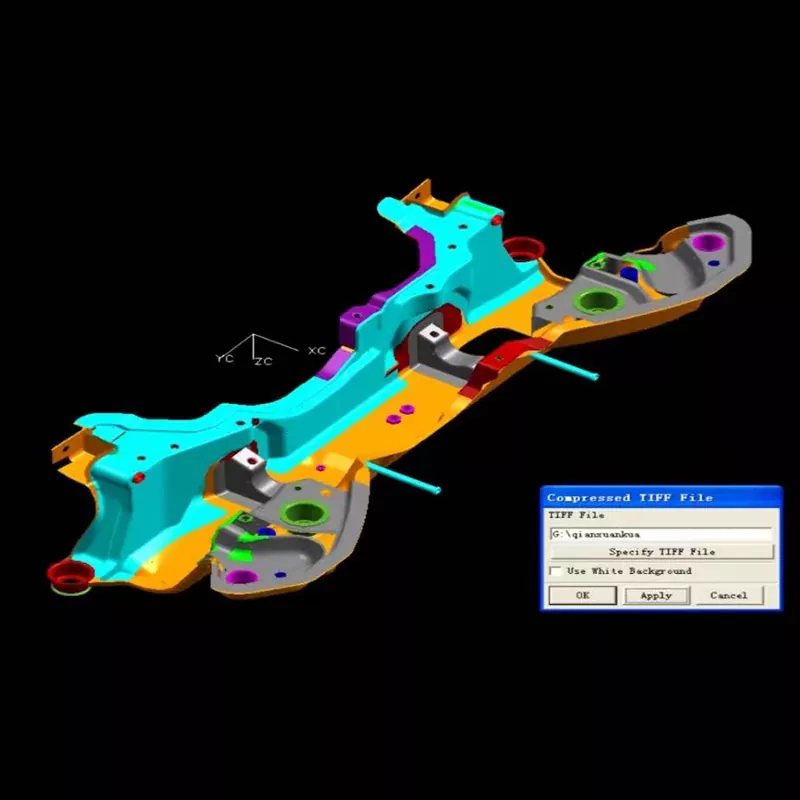

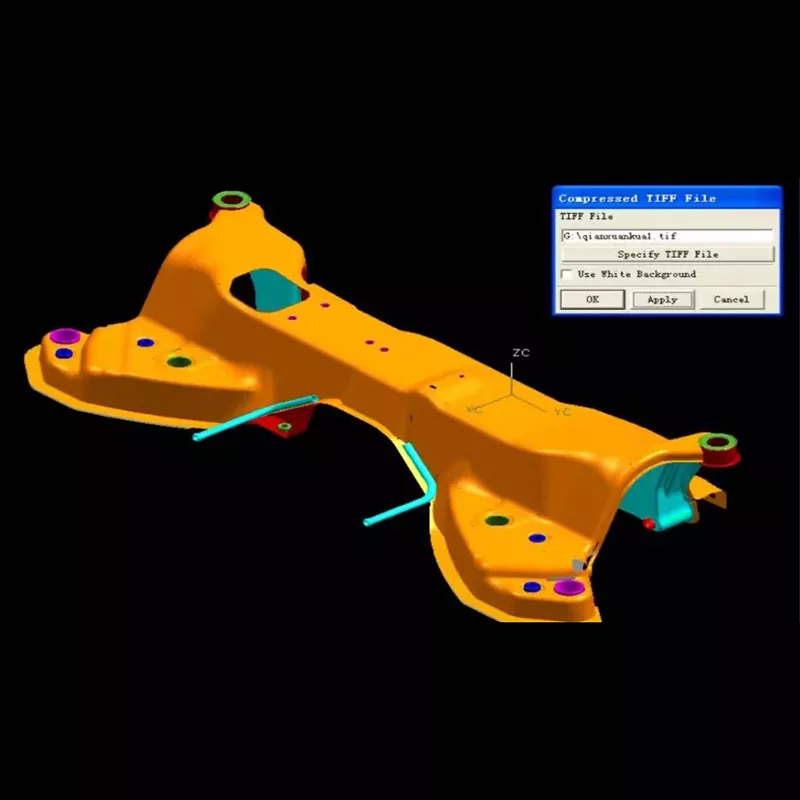

Завдяки професійному програмному забезпеченню для повного 3D-проектування адаптується модульна концепція до автоматизованих виробничих ліній, полегшуючи налагодження прес-форм і технічне обслуговування.

3. Вибір матеріалу

Робочі частини виготовлені з високотвердої формовочної сталі та спеціальних сплавів; рами прес-форм і стандартні частини виготовлені з відповідної сталі; а поверхні порожнини проходять спеціальну обробку для зменшення тертя та адгезії.

4. Процес точної обробки

Штампувальні штампи автомобільної передньої підвіски проходять чорнову обробку, остаточну обробку та обробку поверхні. Спеціалізоване обладнання забезпечує точність обробки, досягаючи шорсткості поверхні Ra0,2-0,4мкм. Ключові області посилено.

5. Складання та налагодження

Після точного складання деталі проходять випробування тиском і налагодження. Перевірка першого зразка та серійне випробувальне виробництво оптимізують параметри для забезпечення стабільного виробництва та надійності продукції.

Тенденції розвитку

Галузь розвивається в п’яти основних напрямках: інтеграція з легкістю та високою міцністю, точність і динамічна оптимізація, швидка зміна форм і гнучке виробництво, цифрове віртуальне налагодження та екологічне екологічне виробництво, адаптація до тенденцій електрифікації та інтелектуалізації в автомобільній промисловості.

Часті запитання

Q1: Які матеріали зазвичай використовуються в штампувальних штампах передньої підвіски автомобіля?

A1: Робочі деталі в основному використовують формувальні сталі високої твердості, такі як SKD11, Cr12MoV і DC53. Для формування деталей глибокої витяжки та зон високого навантаження використовується швидкорізальна сталь порошкової металургії або цементований карбід. Для основи прес-форми використовується конструкційна сталь, наприклад сталь 45 і сталь Q235, тоді як для стандартних деталей, таких як напрямні стійки та напрямні втулки, використовується підшипникова сталь GCr15. Для надзвичайно вимогливого формування просторової вигнутої поверхні іноді використовуються керамічні або алмазні матеріали для покриття, щоб забезпечити зносостійкість і термін служби форми.

Q2: Скільки триває виробничий цикл для штампувальних штампів для передньої підвіски автомобіля?

A2: Залежно від складності та вимог до точності вузла передньої підвіски виробничий цикл зазвичай становить 18-26 тижнів. Формування стандартної передньої підвіски займає приблизно 18 тижнів, формування складної просторової конструкції — 22 тижні, а надвелика або легка форма для складання передньої підвіски може потребувати більше 26 тижнів. Конкретний цикл залежить від складності конструкції передньої підвіски, складності просторового формування та вимог до динамічних характеристик.

Q3: Який термін служби форми?

A3: За звичайних умов використання та технічного обслуговування термін служби штампувальних штампів вузла передньої підвіски може досягати понад 250 000 циклів. Завдяки високоякісному вибору матеріалу, належній термічній обробці та точному механічному обробленню термін служби деяких штампів може досягати 450 000 циклів. Ділянки з високим ступенем зносу, такі як деталі глибокої витяжки, опорні поверхні з високим навантаженням і точні отвори, вимагають регулярного обслуговування та заміни для забезпечення якості продукту та стабільності формування.

Q4: Як забезпечити точність і динамічність вузла передньої підвіски?

A4: Завдяки оптимізації параметрів процесу формування за допомогою CAE-аналізу, застосуванню високоточної системи керування, контролю пружності матеріалу та розподілу товщини, а також регулярно перевіряючи та підтримуючи точність прес-форми, точність розмірів вузла передньої підвіски можна контролювати в межах ±0,05 мм, а точність поверхні сполучення може досягати ±0,02 мм. У той же час розумний конструктивний дизайн і процеси термічної обробки гарантують, що вузол передньої підвіски має достатню структурну міцність і динамічні характеристики.

Q5: Які ключові контрольні точки в процесі виробництва штампувальних штампів для передньої підвіски автомобіля?

A5: Ключові контрольні точки у виробництві прес-форм для складання передньої підвіски включають: ① точну механічну обробку складних просторових поверхонь для забезпечення геометричної точності; ② Якість формування високоміцних несучих конструкцій для забезпечення положення та міцності; ③ Точність обробки точних отворів для забезпечення якості складання; ④ Міцність багатокомпонентних зварних інтегральних конструкцій; ⑤ Процеси термічної обробки для забезпечення твердості та міцності. Кожна контрольна точка потребує суворої перевірки якості та контролю процесу, особливо для точного контролю формування складної просторової конструкції та високоміцних несучих зон.
