Штампувальні штампи передньої панелі автомобіля

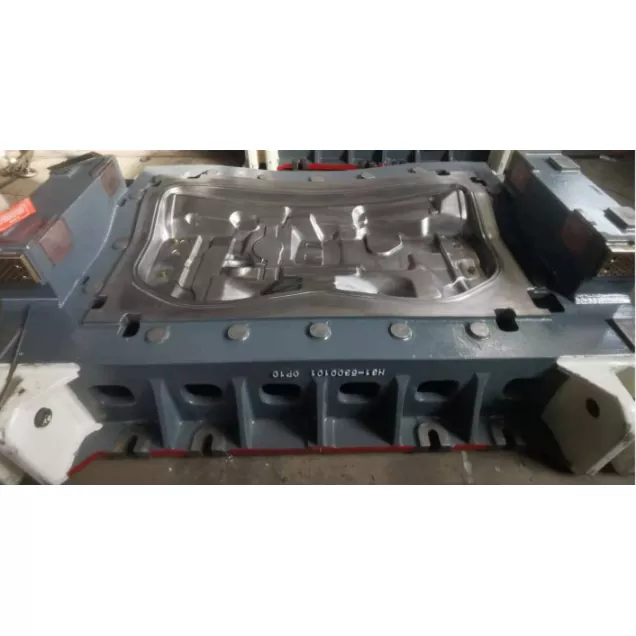

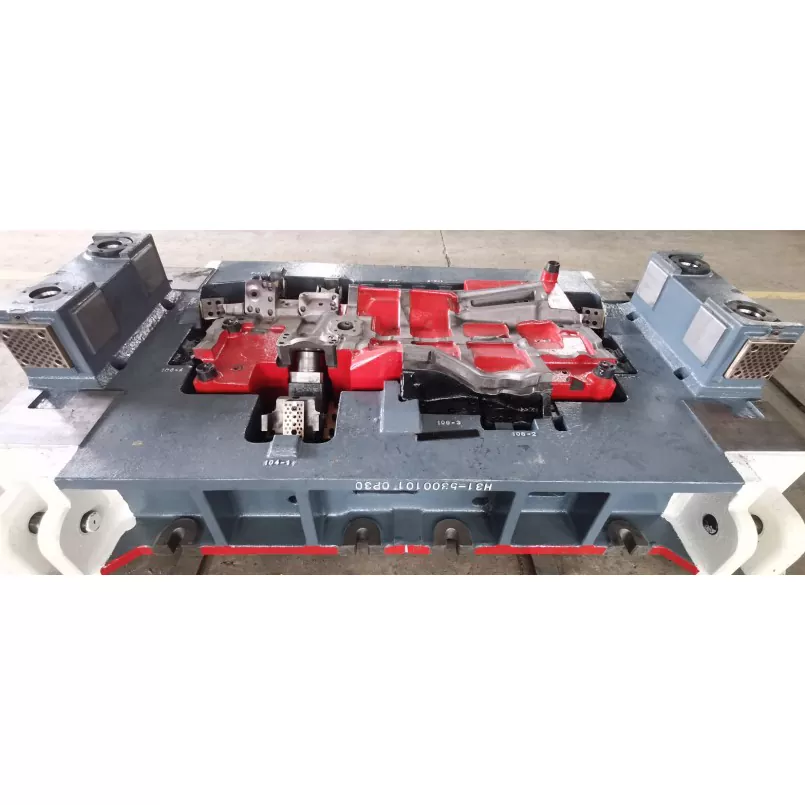

SIKAIDA Automotive Front Panel Assembly Stamping Dies — це незалежно розроблене високоточне обладнання, придатне для масового виробництва вузлів передньої панелі. З огляду на складну конструкцію та високі вимоги передньої панелі (великі корпусні панелі), матриця об’єднує передові технології для вирішення ключових виробничих завдань. Фабрика оснащена професійним обладнанням і спеціальною командою для забезпечення відповідності якості штампу стандартам.

Деталі продукту

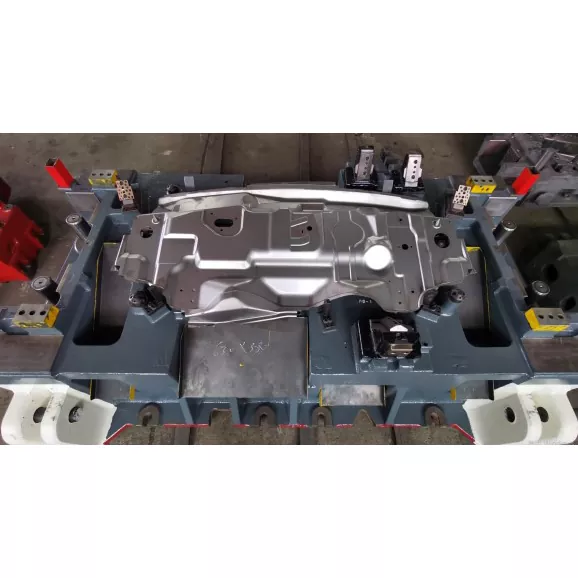

1. Формування великої панелі кузова

Точний контроль потоку матеріалу та розтягування, ключова точність розмірів у межах ±0,1 мм, похибка площинності ≤0,15 мм/м; У зонах глибокої витяжки використовується багатопрохідне прогресивне формування, щоб уникнути дефектів матеріалу та підвищити продуктивність.

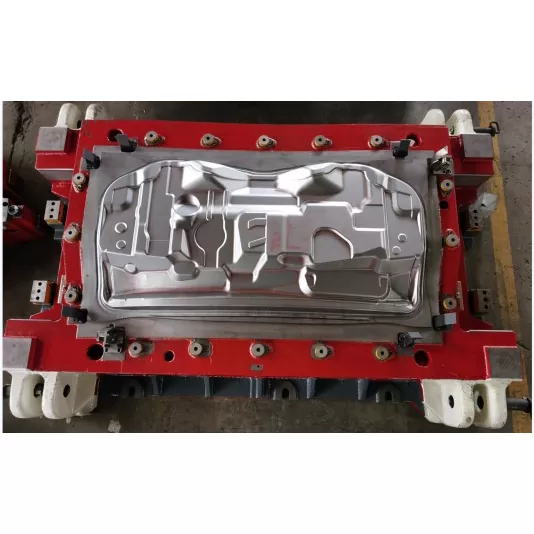

2. Технологія формування складної криволінійної поверхні

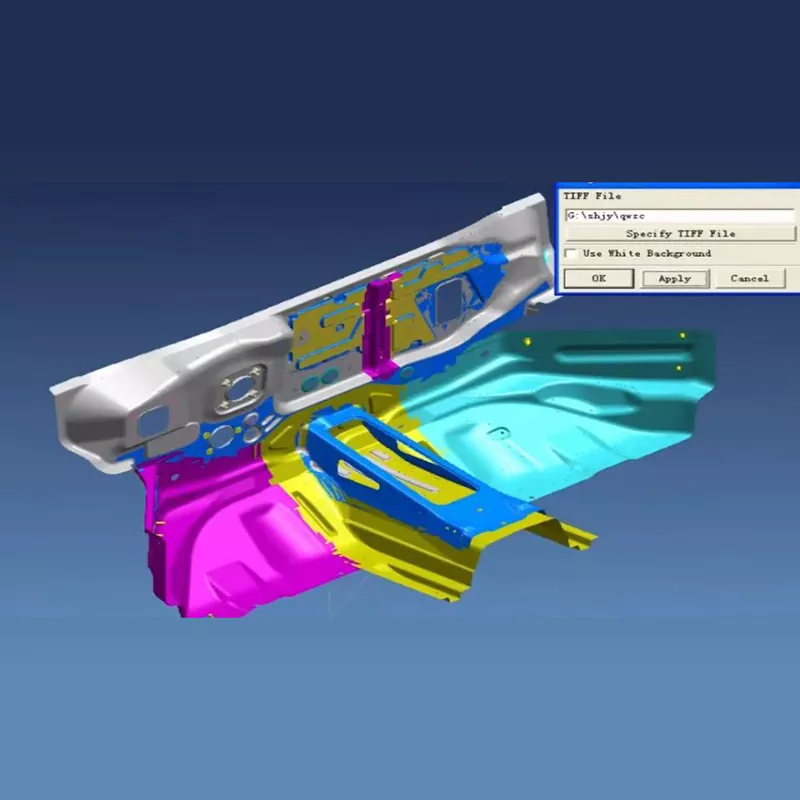

У штампах для штампування передньої панелі автомобіля використовується гіперболоїдне формування та регульована структура профілю. У поєднанні з аналізом CAE та оптимізацією процесу він вирішує такі проблеми, як зморшки та розтріскування, досягаючи точності поверхні в межах ±0,05 мм, забезпечуючи сумісність із суміжними компонентами.

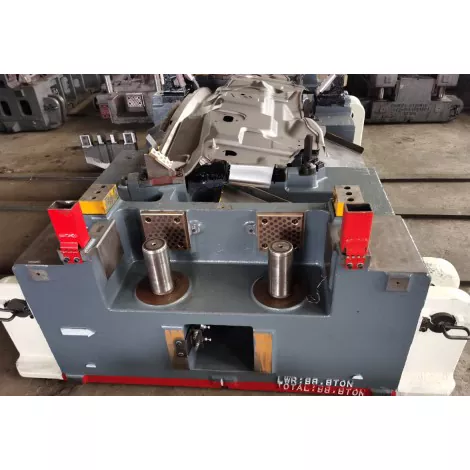

3. Інтегрована конструкція арматурної балки

Передня панель і армуюча балка об’єднані за технологією split-cavity, що адаптується до високоміцних матеріалів і забезпечує геометричну точність армуючої балки (прямолінійність ≤0,1 мм/м, паралельність ≤0,15 мм).

4. Багатокомпонентне комплексне формування

Кілька процесів інтегровані, завершуючи багатокомпонентне формування за одну операцію штампування; Модульна конструкція та швидка зміна форми адаптуються до виробництва з декількома специфікаціями, досягаючи коефіцієнта використання матеріалу ≥80% і покращуючи ефективність виробництва.

5. Висока точність і безпека

Високоточне керування та контроль зворотного зв’язку за тиском забезпечують критичну точність отвору в межах ±0,05 мм; оптимізована структурна конструкція забезпечує заплановану деформацію під час зіткнень, гарантуючи безпеку пасажирів.

6. Інтелектуальне управління та оптимізація процесів

Штампувальні штампи для складання передньої панелі автомобіля використовують програмне забезпечення CAE для оптимізації дизайну, використовуючи триконтурне керування та інтелектуальну систему моніторингу для моніторингу стану формування в реальному часі, забезпечуючи стабільну якість продукції.

Особливості продукту та застосування

1. Пасажирські транспортні засоби: забезпечує жорсткість кузова та безпеку від зіткнення, відповідаючи вимогам зовнішнього ущільнення;

2. Комерційні транспортні засоби: витримує сильні удари, забезпечуючи структурну надійність і довговічність;

3. Позашляховики/позашляховики: адаптується до великих моторних відсіків, покращуючи передній захист;

4. Електричні транспортні засоби: адаптується до особливих вимог, таких як акумуляторні батареї та канали охолодження, враховуючи також легку конструкцію;

5. Гоночні автомобілі/мобільні автомобілі: відповідає вимогам до аеродинаміки, легкої ваги та високої жорсткості;

6. Вантажівки/автобуси: адаптується до великих транспортних засобів, забезпечуючи вантажопідйомність і безпеку зіткнень.

Вступ до виробничого процесу

1. Дизайн і аналіз продукту

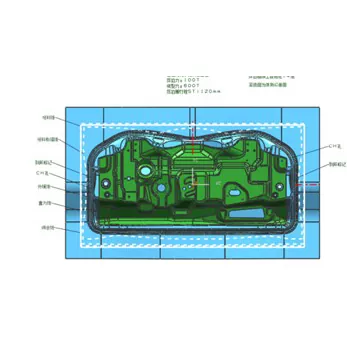

Професійне програмне забезпечення використовується для аналізу формоздатності та оптимізації процесу для визначення оптимальних параметрів, балансу між безпекою та точністю складання.

2. Проектування структури прес-форми

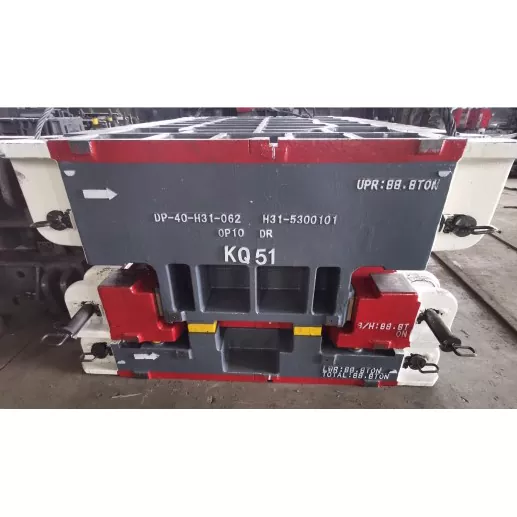

Повний 3D-дизайн, модульна структура, легке обслуговування, можливість адаптації до автоматизованого виробництва та роботів.

3. Вибір і підготовка матеріалу

- Робочі частини: вибрано формувальну сталь високої твердості зі спеціальним сплавом, який використовується в зонах глибокої витяжки;

- Основа прес-форми/стандартні деталі: для забезпечення міцності та точності вибрано високоякісну сталь;

- Обробка поверхні: азотування, тверде хромування тощо для зменшення тертя та адгезії.

4. Процес точної обробки

Груба обробка дозволяє отримати припуск на чистову обробку. Оздоблення виконується на високоякісному обладнанні, що забезпечує шорсткість поверхні Ra0,2, точність розташування отвору ±0,01 мм і твердість ≥HV950 після обробки зміцнення поверхні.

5. Складання та налагодження

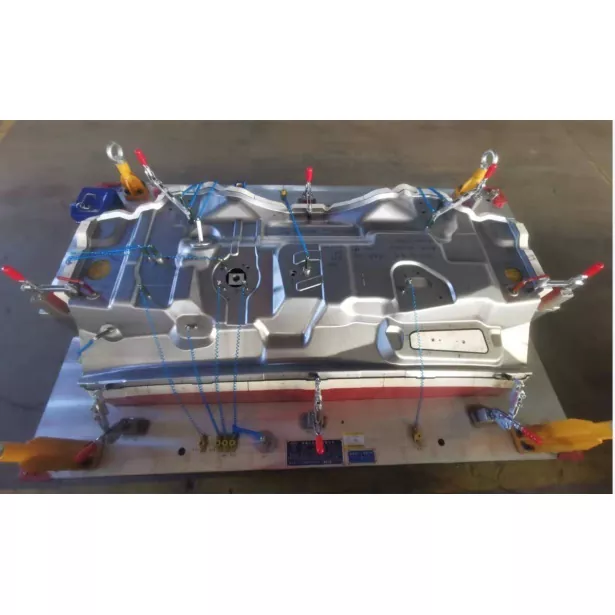

Точне складання, налагодження параметрів на машині, перевірка першої одиниці та серійне пробне виробництво забезпечують стабільність і надійність форми.

Тенденції розвитку

1. Легкість і висока міцність: адаптація до нових матеріалів і використання передових процесів, збалансована легкість і безпека;

2. Оптимізація точності та безпеки: розвиток точності до мікронного рівня, посилення онлайн-виявлення та оптимізації зіткнень;

3. Гнучке виробництво: швидка зміна прес-форми (≤15 хвилин), адаптована до багатоваріантного дрібносерійного виробництва;

4. Цифрове налагодження: поєднання цифрових двійників для скорочення циклів розробки більш ніж на 30%;

5. Зелене виробництво: екологічно чисте та енергозберігаюче, адаптоване до потреб транспортних засобів з новою енергією.

Часті запитання

Q1: Які матеріали зазвичай використовуються в штампувальних штампах передньої панелі автомобіля?

A1: Робочі деталі в основному використовують формувальні сталі високої твердості, такі як SKD11, Cr12MoV і DC53. Для формування деталей глибокої витяжки та зон формування арматурних балок використовується швидкорізальна сталь порошкової металургії або твердий сплав. Для рами прес-форми використовуються такі конструкційні сталі, як сталь 45 і Q235, а для стандартних деталей, таких як напрямні стійки та напрямні втулки, використовується підшипникова сталь GCr15. Для високовимогливих вигнутих поверхонь іноді використовуються керамічні або алмазні матеріали для покриття, щоб забезпечити зносостійкість і термін служби прес-форми.

Q2: Скільки триває виробничий цикл прес-форм для передньої панелі автомобіля?

A2: Залежно від складності та вимог до точності складання передньої панелі, виробничий цикл зазвичай становить 16-24 тижні. Для складання стандартних форм передньої панелі потрібно приблизно 16 тижнів, для складних вигнутих форм передньої панелі потрібно 20 тижнів, а для надвеликих або легких форм для складання передньої панелі може знадобитися більше 24 тижнів. Конкретний цикл залежить від складності конструкції передньої панелі, складності формування криволінійної поверхні та вимог до безпеки при зіткненні.

Q3: Який термін служби прес-форм?

A3: За звичайних умов використання та обслуговування термін служби прес-форм для штампування передньої панелі може досягати понад 300 000 циклів. Завдяки підбору високоякісних матеріалів, належній термічній обробці та точному механічному обробленню термін служби деяких форм може досягати 500 000 циклів. Ділянки з високим ступенем зносу, такі як зони формування глибокої витяжки, поверхні формування арматурних балок і вигнуті поверхні вимагають регулярного технічного обслуговування та заміни для забезпечення якості продукції та стабільності формування.

Q4: Як гарантується точність і безпека блоку передньої панелі?

A4: Завдяки оптимізації параметрів процесу формування за допомогою CAE-аналізу, використовуючи високоточну систему напрямів, контролюючи пружинну віддачу матеріалу та розподіл товщини, а також регулярно перевіряючи та підтримуючи точність прес-форми, точність розмірів збірки передньої панелі можна контролювати в межах ±0,1 мм, а площинність сполучених поверхонь може досягати в межах 0,15 мм/м. Одночасно розумний структурний дизайн і процес термічної обробки гарантують, що збірка передньої панелі має достатню структурну міцність і ефективність безпеки при зіткненні.

Q5: Які ключові контрольні точки в процесі виробництва штампів для передньої панелі автомобіля?

A5: Ключові контрольні точки у виробництві прес-форм для складання передньої панелі включають: ① точну обробку великих профілів поверхні кришки для забезпечення площинності та точності поверхні; ② Посилення якості формування балкових конструкцій для забезпечення положення та міцності; ③ Контроль потоку матеріалу складних вигнутих поверхонь, щоб уникнути утворення дефектів; ④ Точна обробка монтажних отворів для забезпечення точності складання; ⑤ Процес термічної обробки для забезпечення твердості та міцності. Кожна контрольна точка вимагає суворої перевірки якості та контролю процесу, особливо точного контролю формування великого покриття та складних вигнутих поверхневих структур.
