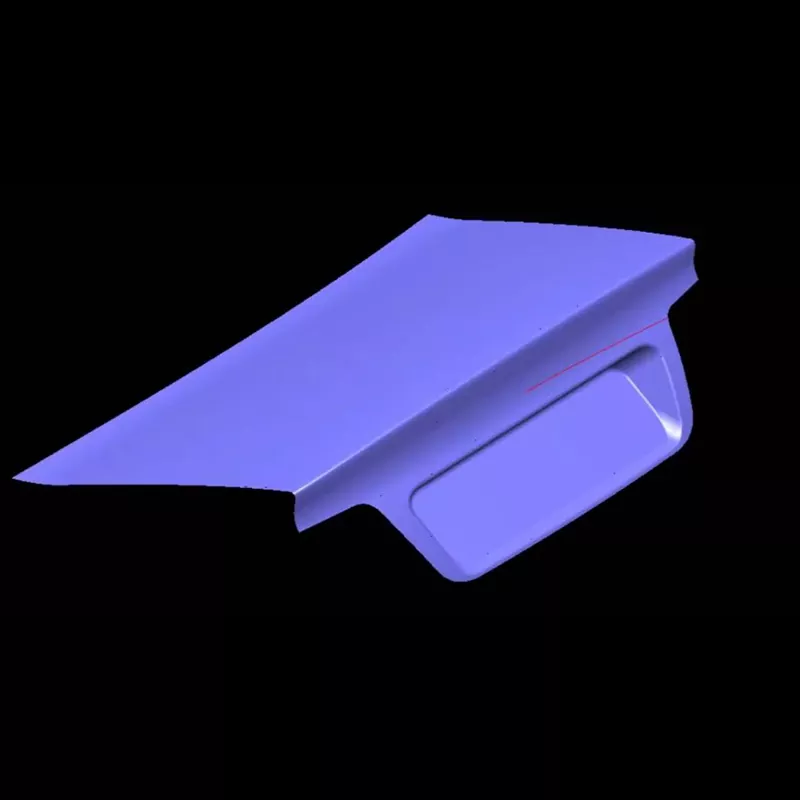

Головка для штампування зовнішньої панелі кришки багажника автомобіля

Штампувальний штамп SIKAIDA Automotive Trunk Lid Outer Panel Die — це велика, високоточна частина обладнання, спеціально розроблена для виготовлення металевих компонентів зовнішньої панелі кришки багажника. Використовуючи такі матеріали, як холоднокатана сталь і алюмінієві сплави, він формує складні вигнуті поверхні за допомогою вдосконалених процесів штампування, інтегруючи міждисциплінарні технології та демонструючи професійні виробничі можливості SIKAIDA.

Основні характеристики продукту:

1. Формування великої вигнутої поверхні: підходить для складних подвійно вигнутих зовнішніх панелей кришки багажника розміром понад 800 мм × 600 мм, сформованих у процесі єдиного штампування, з точним контролем кривизни та можливістю потоку матеріалу, щоб уникнути таких дефектів, як тріщини та зморшки.

2. Вимоги до високої точності та блиску: поверхні досягають дзеркального полірування (Ra≤0,4 мкм), без подряпин і вм’ятин; строгий контроль параметрів штампування забезпечує бездоганну обробку поверхні, яка відповідає стандартам зовнішнього вигляду автомобільного рівня.

3. Адаптація до складних геометричних структур: наш штампувальний штамп для зовнішньої панелі кришки багажника автомобіля адаптується до різних геометричних особливостей зовнішніх панелей багажника з оптимізованими допоміжними поверхнями, реберами та вентиляційними системами для забезпечення рівномірного формування всіх частин.

4. Система прецизійного ведення та балансування: оснащено високоточним пристроєм для ведення та балансування, коаксіальність верхньої та нижньої матриць становить ≤0,02 мм, що забезпечує рівномірний зазор для штампування та запобігає появі задирок і локалізованої надмірної тонкості деталей.

5. Удосконалена система змащення та виймання з форми: централізована система змащення зменшує тертя та знос; пневматичні та гідравлічні механізми виймання з форми забезпечують плавне виймання з форми без деформації та подряпин.

Сценарії застосування продукту

Підходить для виготовлення кришки багажника легкових автомобілів, таких як седани, позашляховики та MPV. Поділяється на три категорії залежно від типу автомобіля:

1. Економічність: фокусується на вартості, спрощеній структурі та придатності для масового виробництва.

2. Середній і високий клас: забезпечує вишуканий зовнішній вигляд, оснащений високоточною системою формування та полірування.

3. Нова енергія: легка конструкція, придатна для обробки нових матеріалів, таких як алюмінієві сплави.

Виробничий процес

1. Аналіз продукту та моделювання процесу

Головка для штампування зовнішньої панелі кришки багажника автомобіля використовує професійний аналіз програмного моделювання для прогнозування дефектів формування, оптимізації процесів і структур прес-форм, а також забезпечення раціональності конструкції.

2. Дизайн форми

Весь процес проектування завершується за допомогою програмного забезпечення для 3D-проектування, враховуючи обробку, складання та технічне обслуговування, а також виводячи повні креслення та список специфікацій.

3. Вибір матеріалу

- Основа форми: сталь 45# або 42CrMo, термічно оброблена для забезпечення міцності та міцності.

- Робочі частини: Cr12MoV, SKD11 та інші інструментальні сталі з твердістю HRC48-52 після термічної обробки, що забезпечує відмінну зносостійкість.

- Напрямні стійки та втулки: підшипникова сталь або високовуглецева хромиста сталь, що забезпечує високу твердість і високу зносостійкість.

4. Точна обробка

Чорнова обробка дає припуск на чистову обробку; фінішна обробка забезпечує точність і чистоту поверхні. Поверхні відполіровані та покриті твердим хромом для забезпечення дзеркального покриття та стійкості до зношування.

5. Складання та налагодження (T0 пробне формування)

Зберіть стандартні частини та перевірте герметичність. Виконайте пробне штампування, щоб перевірити точність і стабільність. Оптимізуйте параметри та налаштуйте прес-форму, щоб готова деталь відповідала стандартам.

Тенденції розвитку

Адаптація до легких матеріалів, сприяння інтелектуальному та цифровому виробництву, досягнення точного інтегрованого формування, застосування технології адитивного виробництва та впровадження концепцій екологічного виробництва.

Часті запитання

Q1: Які матеріали зазвичай використовуються для штампування зовнішньої панелі кришки автомобільного багажника?

A1: Основа форми зазвичай використовує вуглецеву конструкційну сталь або леговану конструкційну сталь, таку як сталь 45# і 42CrMo. Для робочої поверхні використовується високовуглецева інструментальна сталь з високим вмістом хрому, наприклад Cr12MoV і SKD11. Напрямні стійки і втулки виготовляються з підшипникової сталі або високовуглецевої хромистої сталі. Всі матеріали повинні пройти відповідну термічну обробку для досягнення необхідної твердості, міцності та зносостійкості.

Q2: Скільки триває виробничий цикл для штампування зовнішньої панелі кришки автомобільного багажника?

A2: Цикл розробки штампів для зовнішніх панелей багажника автомобіля зазвичай становить 8-15 місяців, залежно від складності продукту, технічних вимог і потреб замовника. Фаза проектування займає 2-3 місяці, фаза виробництва вимагає 4-6 місяців, а фаза складання, налагодження та пробного формування вимагає 2-3 місяців. Весь процес вимагає кількох раундів ітераційної оптимізації для задоволення вимог масового виробництва.

Q3: Як забезпечити якість зовнішнього вигляду зовнішньої панелі багажника?

A3: Забезпечення якості зовнішнього вигляду вимагає контролю на кількох етапах: по-перше, поверхня матриці має відповідати стандартам полірування дзеркального рівня (Ra≤0,4 мкм); по-друге, змащення, зусилля тримача заготовки та зусилля штампування повинні суворо контролюватися під час процесу штампування; по-третє, необхідний відповідний вибір матеріалу, щоб уникнути дефектів поверхні; і по-четверте, необхідний розумний метод виймання з форми, щоб уникнути подряпин. Крім того, обробка поверхні, така як тверде хромування та фарбування, необхідна для покращення зовнішнього вигляду та стійкості до корозії.
