Головка для штампування внутрішньої панелі кришки багажника автомобіля

Штампувальний штамп для внутрішньої панелі кришки багажника SIKAIDA — це велика, складна та високоточна інтегрована система прес-форм, яка використовується для штампування холоднокатаної сталі, нержавіючої сталі, алюмінієвого сплаву та інших металевих листів у кваліфіковані внутрішні панелі кришки багажника. Це не одна прес-форма, а прогресивна або композитна система з декількома станціями, яка може завершити процеси формування, обрізки, штампування та відбортування за одну операцію. Це еталон для технології формування панелей кузова автомобіля, безпосередньо визначаючи зовнішній вигляд кінцевого продукту, підгонку та конструктивні характеристики.

Основні характеристики продукту

1. Великий розмір і складна структура

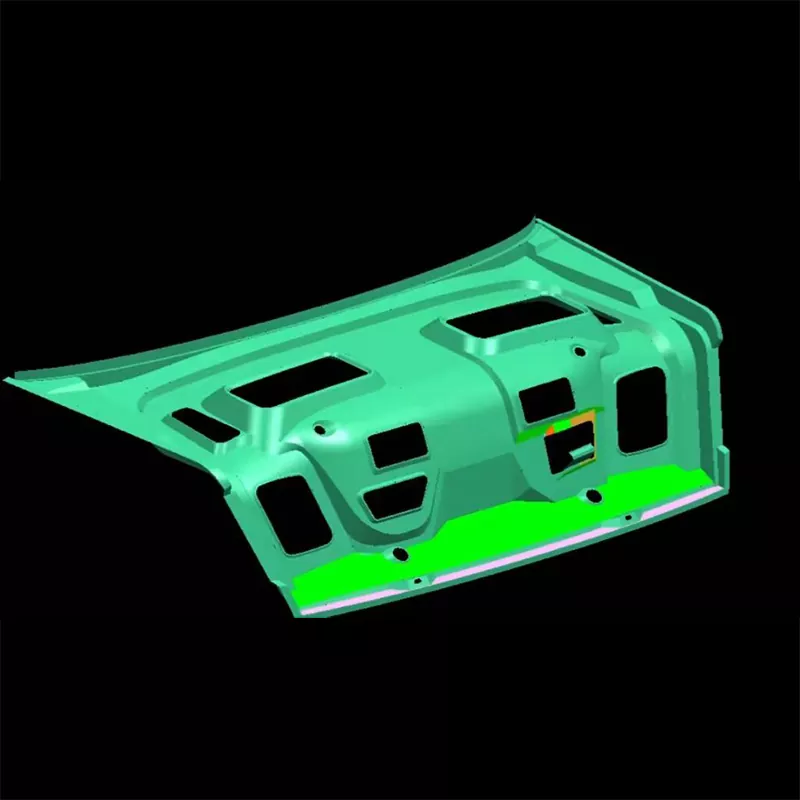

Внутрішні панелі кришки багажника зазвичай мають довжину понад 1,2 метра та ширину 0,8-1,0 метра, мають складну форму, включаючи ребра підсилення, монтажні отвори та фланцеві конструкції. Штампувальний штамп для внутрішньої панелі кришки багажника автомобіля використовує численні поверхні довільної форми та безперервну обробку на кількох станціях для забезпечення точного формування складних контурів.

2. Надвисока точність і якість поверхні

Як зовнішній і структурний компонент, внутрішня панель багажника не потребує подряпин, зморшок або тріщин. Прес-форми SIKAIDA мають надгладкі поверхні, рівномірний розподіл напруги та оптимізоване потік матеріалу, що досягається завдяки високоточній механічній обробці та передовим технологіям обробки поверхні.

3. Сумісність із різними матеріалами

Сумісна з різними листовими матеріалами, такими як холоднокатана сталь, оцинкована сталь, нержавіюча сталь та алюмінієві сплави, структура прес-форми оптимізована для продуктивності формування та характеристик пружності різних матеріалів. Він може інтегрувати спеціальні системи позиціонування та розпізнавання для досягнення гнучкого виробництва.

4. Комплексоутворювальний механізм і автоматизація

Для численних негативних кутів і підрізів штампувальний штамп для внутрішньої панелі кришки автомобільного багажника оснащений повним клином, повзуном і гідравлічним механізмом формування в поєднанні з автоматичною системою подачі, точного позиціонування та стабільної системи розвантаження, що забезпечує надійне безпілотне масове виробництво.

5. Інтелектуальний моніторинг і управління

Прес-форма включає в себе датчики тиску, детектори переміщення та регулятори температури для досягнення моніторингу процесу формування в режимі реального часу, самооптимізації параметрів і відстеження якості, забезпечуючи узгодженість партій продукції.

Сфери застосування

Матриці для штампування внутрішньої панелі багажника SIKAIDA широко використовуються в різних пасажирських транспортних засобах і суміжних галузях:

- Седани, хетчбеки, позашляховики, MPV

- Нові енергетичні транспортні засоби (чисто електричні, гібридні, гібридні)

- Виробництво автомобільних запчастин

- Ринок післяпродажного ремонту та заміни автомобілів

З розвитком легких транспортних засобів застосування внутрішніх панелей багажника з алюмінієвого сплаву стає все більш поширеним. Наша технологія прес-форм постійно вдосконалюється, щоб адаптуватися до вищих вимог до матеріалів і процесу.

Виробничий процес

1. Аналіз продукту та CAE моделювання

Штампувальний штамп для внутрішньої панелі кришки багажника автомобіля використовує програмне забезпечення AutoForm і Dynaform для аналізу формоздатності, прогнозування пружності та моделювання розподілу товщини, щоб завчасно уникнути дефектів формування, таких як тріщини, зморшки та пружність.

2. Дизайн форми

Повне 3D-проектування з використанням програмного забезпечення UG, CATIA та SolidWorks, що охоплює дизайн поверхонь, системи спрямування, розвантаження та позиціонування, повністю відповідаючи властивостям матеріалу та параметрам обладнання.

3. Вибір матеріалу

- Робочі частини: Cr12MoV, SKD11, W6Mo5Cr4V2 (висока твердість, висока зносостійкість)

- Корпус основи: сталь 45#, Q235 (висока міцність, висока жорсткість)

- Напрямні стовпи та втулки: підшипникова сталь, SUJ2 (стабільна точність)

4. Точна обробка

- Чорнова обробка: портальне фрезерування, дротяна ерозія

- Фінішна обробка: високошвидкісна ЧПУ (точність ±0,01 мм), шліфування, полірування

- Спеціальна обробка: електроерозійна обробка (EDM), електрополірування

- Обробка поверхні: азотування, хромування, DLC покриття

5. Складання та пробна форма T0

Після завершення складання та перевірки точності всіх деталей виконується пробне формування та перевірка першої деталі. Безперервна модифікація та оптимізація прес-форми проводяться до досягнення стабільного масового виробництва.

Тенденції розвитку

1. Зменшення ваги та інтегроване формування: з використанням алюмінієвих сплавів і високоміцної сталі кілька компонентів об’єднані в єдиний блок, зменшуючи кількість деталей і точок з’єднання.

2. Технології термоформування та гідроформування: широко застосовувані для високоміцних матеріалів, прес-форми оснащені передовими системами контролю температури та стійкими до високих температур матеріалами, досягаючи температури формування 500-900 ℃.

3. Інтелектуальне виробництво та цифровізація: досягається інтеграція сенсорних мереж і поєднання технології цифрових близнюків, віртуальне введення в експлуатацію, прогнозне технічне обслуговування та самооптимізація процесу.

4. Застосування у виробництві добавок: 3D-друк використовується для виготовлення складних каналів для охолодження води та легких конструкцій, покращуючи ефективність форм і скорочуючи виробничі цикли.

5. Багатоматеріальна технологія формування: адаптована до композитних конструкцій кузова сталь-алюміній і пластик-метал, що відповідає особливим потребам формування з багатьох матеріалів.

Часті запитання

Q1: Які матеріали зазвичай використовуються для штампування внутрішньої панелі кришки автомобільного багажника?

A1: Робоча частина прес-форми в основному використовує інструментальну сталь з високим вмістом вуглецю та хрому (наприклад, Cr12MoV, SKD11) і швидкорізальну сталь для забезпечення високої твердості та зносостійкості; базова частина використовує конструкційну сталь, таку як сталь 45 і Q235 для забезпечення міцності; для напрямних опор і втулок використовується підшипникова сталь або SUJ2. Вибір матеріалу прес-форми буде налаштовано для різних матеріалів формування; наприклад, при формуванні алюмінієвих сплавів більше уваги буде приділено антиприлипанням і теплопровідності матеріалу.

Q2: Скільки триває виробничий цикл для штампування внутрішньої панелі кришки автомобільного багажника?

A2: Штампування внутрішньої панелі автомобільного багажника зазвичай займає 8-15 місяців від розробки до доставки. Конкретний цикл залежить від складності виробу, типу матеріалу, вимог до точності та технічного рівня компанії-виробника. Складні цільні прес-форми або матриці з використанням нових матеріалів можуть мати довший цикл розробки.

Q3: Як забезпечити якість формування внутрішньої панелі багажника?

A3: Забезпечення якості формування вимагає контролю з багатьох аспектів: по-перше, попередній аналіз моделювання CAE для прогнозування потенційних дефектів формування; по-друге, точність виготовлення прес-форм із обробкою поверхні, яка зазвичай вимагає Ra0,4 або вище; по-третє, оптимізація параметрів процесу, включаючи тиск, хід і змащування; по-четверте, використання передових систем моніторингу для моніторингу процесу формування в режимі реального часу; і по-п'яте, сувора перевірка сировини та контроль стабільності процесу.

Q4: Який термін служби прес-форми?

A4: Залежно від матеріалу та процесу термін служби штампа для штампування внутрішньої панелі кришки автомобільного багажника зазвичай становить від 300 000 до 1 000 000 циклів. Використання високоякісних матеріалів для форм і відповідних процесів термічної обробки в поєднанні з належним обслуговуванням може значно подовжити термін служби форм. Термін служби штампів із алюмінієвого сплаву, як правило, довший, ніж у сталевих штампів.

Q5: Як задовольнити вимоги до формування різних матеріалів?

A5: Прес-форми мають бути спеціально розроблені для різних матеріалів. Наприклад, формування сталі вимагає більшої сили формування та кращого змащення; формування алюмінієвих сплавів вимагає врахування адгезії матеріалу і теплопровідності; а для формування високоміцної сталі потрібна більша компенсація пружності. Шляхом регулювання форми форми, параметрів процесу та обробки поверхні можна адаптувати характеристики формування різних матеріалів.
