Головка для штампування внутрішньої панелі капота автомобіля

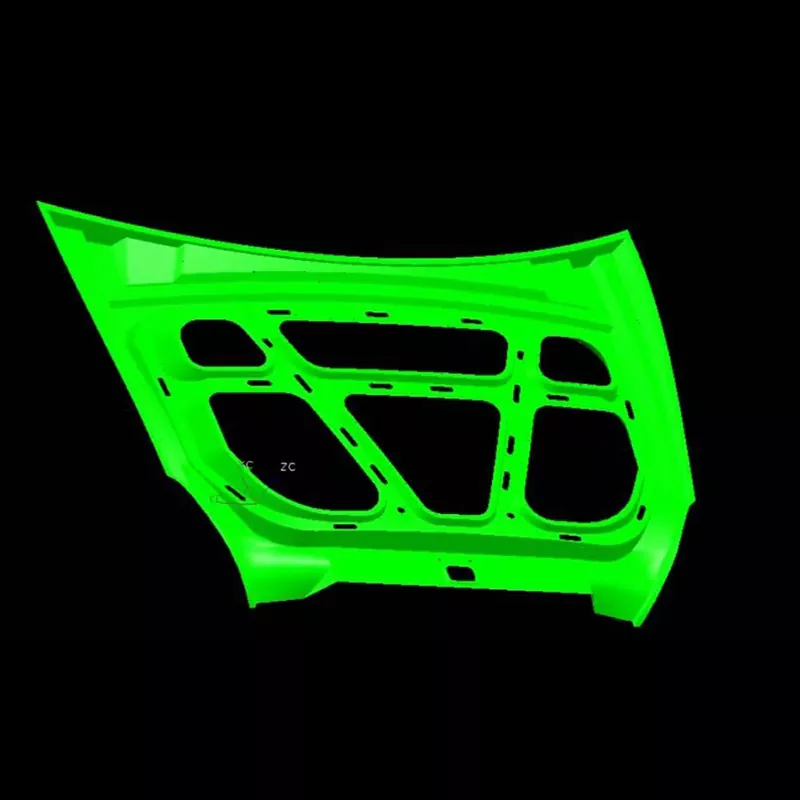

SIKAIDA Automotive Hood Inner Panel Stamping Die — це велика та складна система штампування, спеціально розроблена для формування основного каркасу внутрішньої панелі капота. Це не окрема матриця, а повне обладнання, що включає в себе кілька процесів, що забезпечує стабільне формування великих високоточних компонентів корпусу.

Основні характеристики продукту:

1. Великий розмір і складна структура

Стандартні розміри матриці для штампування внутрішньої панелі капота автомобіля становлять >800 мм у довжину та >600 мм у ширину, що вимагає формування ребер підсилення, монтажних отворів та інших елементів. Він включає основні компоненти, такі як верхній і нижній штампи, а також систему точного спрямування, позиціонування та розвантаження для забезпечення стабільного й точного штампування.

2. Надвисока точність і висока якість

Штамповані деталі мають допуски на розміри в межах ±0,1 мм і не мають таких дефектів, як тріщини, зморшки та подряпини. Сама матриця проходить суворе виробництво, точність керування та контроль розподілу тиску, що відповідає стандартам якості зовнішніх компонентів.

3. Розширений інтегрований процес формування

Інтеграція кількох процесів, таких як глибока витяжка та формування, дозволяє досягти одноразового формування, точно контролюючи потік матеріалу та компенсацію пружності. Моделювання CAE використовується для прогнозування проблем, забезпечуючи стабільне та надійне штампування.

4. Надміцна система штампів

Штампувальний штамп для внутрішньої панелі капота автомобіля важить десятки тонн і потребує великогабаритного обладнання під тиском понад 2000 тонн. Він оснащений високоточними напрямними опорами, направляючими втулками та іншими компонентами, придатними для тривалого масового виробництва високої інтенсивності.

5. Якісна обробка поверхні

Поверхня форми має дзеркальне полірування (Ra≤0,4 мкм). Твердість поверхні та параметри покриття оптимізовані для різних матеріалів, щоб забезпечити зносостійкість і стабільну якість поверхні.

Виробничий процес

1. Аналіз продукту та проектування процесу

Штамп для штампування внутрішньої панелі автомобільного капота використовує програмне забезпечення CAE, таке як AutoForm і Dynaform, для аналізу здатності штампування, прогнозування дефектів, оптимізації процесів і визначення прийнятних параметрів штампування, закладаючи основу для виробництва.

2. Дизайн форми

Повне 3D-проектування виконується за допомогою UG і CATIA для вдосконалення структури кожного компонента, гарантуючи, що міцність, жорсткість і точність форми відповідають виробничим вимогам.

3. Вибір матеріалу

Корпус штампа для штампування внутрішньої панелі капота автомобіля виготовлений зі сталі 45 і 42CrMo, а для профілів і ключових частин використовується інструментальна сталь, наприклад Cr12MoV (HRC48-52 після термічної обробки). Для напрямних стійок і втулок використовується зносостійка сталь.

5. Точна обробка

Груба обробка та високошвидкісна точна обробка з ЧПК (точність поверхні ±0,01 мм) у поєднанні з різанням дротом, електроерозійною обробкою та іншими спеціальними процесами обробки, а також термічною обробкою та обробкою поверхні забезпечують відповідність продуктивності прес-форм стандартам.

6. Складання та пробне формування T0

Після складання форму випробовують на пресі. Параметри неодноразово коригуються, зразки перевіряються, а форма модифікується та оптимізується до тих пір, поки всі показники продукту не будуть відповідати стандартам.

Застосування продукту

Штамповка для внутрішньої панелі капота SIKAIDA широко використовується у виробництві внутрішніх панелей капота для легкових і комерційних транспортних засобів, ефективно формуючи складні вигнуті поверхневі деталі та підтримуючи ефективну та стабільну роботу ліній виробництва кузовів автовиробників.

Тенденції розвитку:

1. Надвелике інтегроване формування

 Тенденція до інтегрованих внутрішніх панелей капота підвищує вимоги до тоннажу та розміру форми. Широке застосування пресів потужністю 2000 т і більше підвищує складність проектування і виготовлення.

2. Адаптація легкого матеріалу

Розширення застосування високоміцної сталі та алюмінієвих сплавів вимагає коригування параметрів конструкції прес-форм, що створює нові виклики для технології виробництва.

3. Інтелектуальне виробництво та цифровізація

Використовуючи симуляцію CAE, верстати з ЧПК і технології цифрових подвійників, ми досягаємо цифрового керування прес-формами повного життєвого циклу, покращуючи точність і ефективність.

4. Швидка зміна форм і автоматизоване виробництво

Ми оптимізуємо функції швидкого позиціонування та блокування форм, інтегруючи їх з автоматизованими виробничими лініями, щоб задовольнити потреби багатосортного дрібносерійного виробництва.

Штампувальний штамп SIKAIDA Automotive Hood Inner Panel Stamping Die об’єднує технології з багатьох галузей, представляючи передовий рівень штампувальних штампів. З циклом розробки 8-15 місяців і високими витратами, це вагомий еталон корпоративної сили. Він продовжуватиме вдосконалюватися разом із легким та інтелектуальним розвитком автомобільної промисловості, забезпечуючи підтримку високоякісного розвитку світової автомобільної промисловості.
