Головка для штампування лівої бічної панелі автомобіля

Головка для штампування лівої бічної панелі SIKAIDA Automotive — це велика, високоточна та складна система інструментів для штампування, розроблена SIKAIDA для штампування цілісної лівої бічної панелі сталевих або алюмінієвих листів. Це не окремий штамп, а повна інтегрована система, що включає ключові компоненти, такі як штампи для заготовки, волочіння, обрізні штампи та фланцеві штампи. Рівень виробництва цього продукту прямо відображає найвищі стандарти штампів для штампування панелей кузова автомобіля та є основним символом всебічної сили SIKAIDA як професійного постачальника в галузі штампів.

Детальні характеристики продукту

1. Великий розмір і складна структура

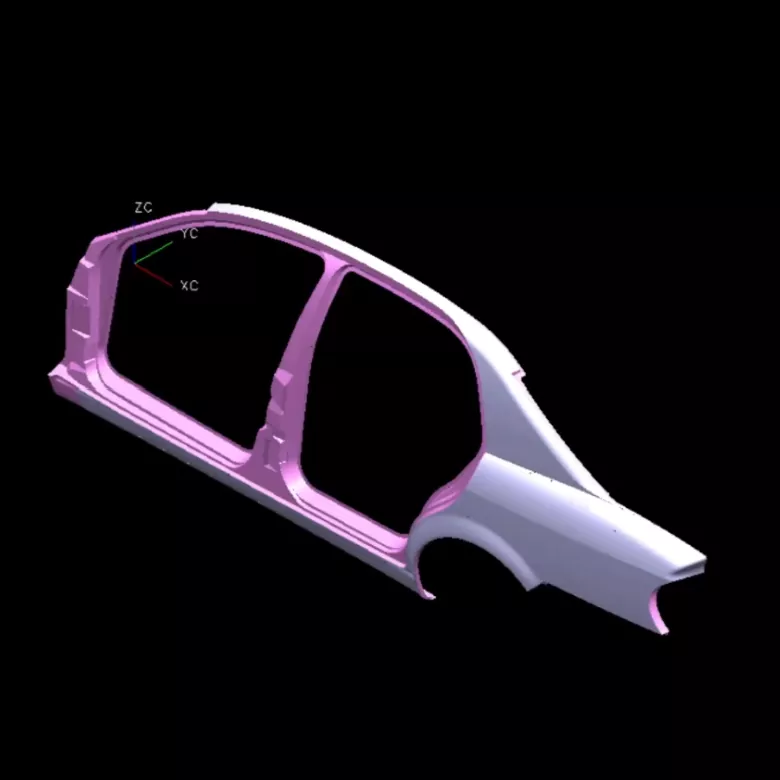

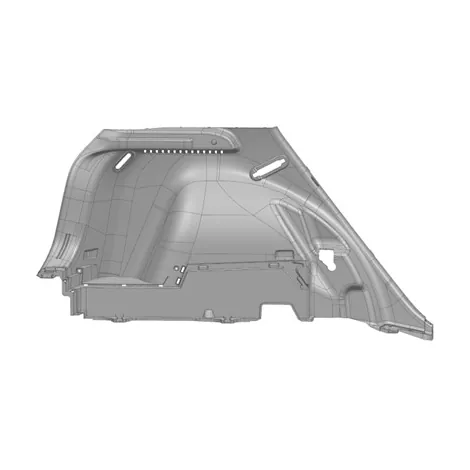

Ліва бічна панель автомобіля має великий розмір (зазвичай понад 1,5 метра в довжину і 0,8-1 метр в ширину), зі складною формою, включаючи глибокі малюнки, складні кривизни, віконні отвори та характерні лінії. Штампувальний штамп SIKAIDA для лівої бічної панелі автомобіля може точно формувати монтажні отвори, ребра зміцнення та фланцеві деталі на бічній панелі. Завдяки професійному аналізу моделювання та оптимізації структури прес-форми забезпечується розумний розподіл напруги та стабільне формування.

2. Вимоги до високої точності та якості

Як основний зовнішній компонент автомобіля, ліва бічна панель не повинна мати подряпин, зморшок, вм’ятин та інших дефектів. SIKAIDA суворо контролює якість, дотримуючись суворих вимог до обробки поверхні форми та розподілу тиску. Основні формувальні поверхні ретельно відшліфовані до дзеркального блиску, ефективно уникаючи поверхневих дефектів, викликаних тертям між листовим металом і формою під час штампування.

3. Багатопроцесне інтегроване формування

Штампування лівої бічної панелі вимагає безперервного завершення багатьох процесів, включаючи штампування, витягування, обрізання та фланцеве виготовлення. Штампувальний штамп SIKAIDA для автомобільної лівої панелі бездоганно працює з сучасними автоматизованими виробничими лініями, використовуючи технологію роботизованого перенесення для досягнення безперервного штампування з кількома станціями. Це врівноважує ефективність виробництва з постійною якістю продукції, а наукова схема процесу скорочує виробничі цикли та знижує витрати.

4. Комплексна система направляючої та балансування

Зважаючи на складні форми та великі розміри бічних панелей, матриця оснащена високоточною системою напрямних (направляючі стовпи, напрямні втулки, бічні напрямні пластини), щоб забезпечити точне закриття верхньої та нижньої штампів. Комплексна система балансування (азотні пружини, механічні блоки балансування) забезпечує стабільне та безпечне штампування, подовжуючи термін служби матриці.

5. Удосконалена система змащення та вентиляції

Матриця оснащена складною автоматичною системою змащення, яка автоматично подає мастило під час штампування, зменшуючи тертя між листовим металом і матрицею та покращуючи якість формування. Великі волочильні матриці оснащені багатоточковою вентиляційною системою для запобігання зморшок, вм’ятин та інших дефектів формування, викликаних повітрям, що затримується.

Особливості продукту та застосування

SIKAIDA Automotive Left Side Panel Stamping Die головним чином використовується у виробництві бічних панелей для легкових транспортних засобів, таких як седани, позашляховики та MPV. Його також можна використовувати у виробництві бічних панелей кабіни та інших покриттів для комерційних транспортних засобів. Прес-форми виготовлені з високоміцної легованої сталі, основні поверхні яких пройшли термічну обробку та точне полірування, що забезпечує високу зносостійкість, високу точність і тривалий термін служби. Як професійна фабрика з великим виробничим досвідом, SIKAIDA може налаштувати рішення для прес-форм відповідно до різних моделей транспортних засобів і потреб клієнтів, відповідаючи різноманітним виробничим вимогам автомобільної промисловості.

Вступ до виробничого процесу

1. Аналіз продукту та CAE моделювання

Перед проектуванням прес-форми SIKAIDA використовує професійне програмне забезпечення для моделювання штампування, таке як AutoForm і Dynaform, щоб передбачити здатність до формування, деформацію та відкат бічних панелей, заздалегідь визначити ризики якості, оптимізувати технологічні рішення та структури прес-форм, а також зменшити витрати на випробування та модифікацію.

2. Дизайн форми

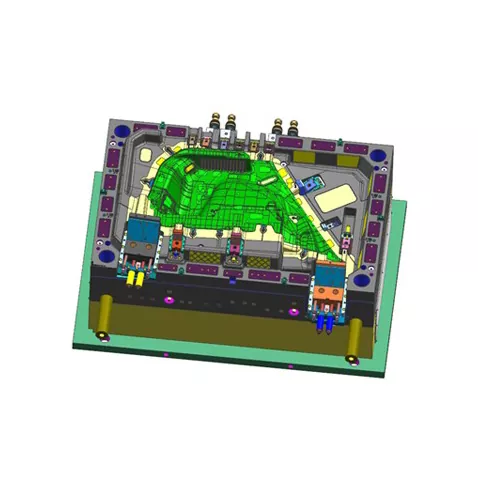

Розширене програмне забезпечення для 3D-проектування, таке як UG і CATIA, використовується для завершення повного 3D-проектування всіх компонентів, включаючи верхню прес-форму, нижню форму та прес-форму. Такі фактори, як товщина листового металу та компенсація пружності, повністю враховуються для забезпечення точності та стабільності форми. Проектна схема перевіряється та підтверджується професійними інженерами.

3. Вибір матеріалу

Для підкладки штампа для штампування лівої бічної панелі автомобіля використовується високоякісна вуглецева конструкційна сталь (така як сталь 45) або легована конструкційна сталь (така як 42CrMo), щоб забезпечити міцність і жорсткість. Робочі частини (профілі, ріжучі кромки) використовують високовуглецеву інструментальну сталь з високим вмістом хрому (наприклад, Cr12MoV, SKD11) або сталь порошкової металургії для забезпечення високої твердості, високої зносостійкості та продовження терміну служби форми.

4. Точна обробка

- Чорнова обробка: Початкова обробка виконується за допомогою великого портального фрезерного верстата або портального обробного центру з ЧПУ з допуском на чистову обробку.

- Фінішна обробка: точна обробка профілів і ріжучих кромок на високошвидкісному обробному центрі з ЧПУ забезпечує точність розмірів і шорсткість поверхні.

- Спеціальна обробка: електроерозійна обробка (EDM) використовується для обробки складних профілів і кутів; дротова електроерозійна обробка прецизійних отворів і контурів; загартування і відпуск проводять до досягнення твердості 48-52 HRC.

- Обробка поверхні: на профілі наноситься жорстке хромування або азотування для підвищення твердості та зносостійкості, а також проводиться захист від іржі та знежирення.

5. Складання та налагодження (пробна форма T0)

Всі компоненти збираються в повну прес-форму, встановлюють на штампувальне обладнання для пробного формування. Професійні техніки неодноразово регулюють параметри процесу, такі як тиск і хід, доки не буде виготовлено кваліфіковану деталь. Після перевірки першої одиниці та підтвердження вимірювання розмірів вона доставляється замовнику.

Тенденції розвитку

1. Надвелике інтегроване формування

Автомобільні бічні панелі розвиваються в напрямку більших інтегрованих структур, що вимагають більшого тоннажу форми (до 2000 тонн і більше) і стабільності розмірів. SIKAIDA постійно оптимізує конструкцію та технологію обробки, дозволяючи розробляти надвеликі інтегровані штампи для штампування бічних панелей, щоб задовольнити потреби нових енергетичних автомобілів і моделей наступного покоління.

2. Нанесення легкого матеріалу

З розвитком легких автомобілів широко використовуються нові матеріали, такі як високоміцна сталь і алюмінієві сплави. SIKAIDA оптимізує структуру форми та технологію обробки поверхні для адаптації до характеристик формування нових матеріалів (наприклад, волочильні матриці з алюмінієвих сплавів оснащені спеціальними покриттями та системами змащення).

3. Інтелектуальне виробництво та цифровізація

Датчики тиску та температури вбудовані в прес-форму для моніторингу параметрів штампування в режимі реального часу, що забезпечує прогнозне технічне обслуговування та оптимізацію процесу. У поєднанні з технологією цифрового близнюка для віртуального налагодження цикл розробки можна скоротити на 20-30%, підвищуючи ефективність досліджень і розробок.

4. Швидка зміна матриці та автоматизація

Для дрібносерійного виробництва великої кількості різновидів прес-форма використовує структуру швидкої зміни матриці (швидке затискання, автоматичне позиціонування) у поєднанні з автоматизованими роботами та системами огляду, що забезпечує високий ступінь автоматизації виробництва штампування та покращує гнучкість виробництва.

Часті запитання

Питання 1: Які матеріали зазвичай використовуються для штампа для штампування лівої бічної панелі автомобіля?

A1: Основа форми зазвичай використовує високоякісну вуглецеву конструкційну сталь (таку як сталь 45) або леговану конструкційну сталь (таку як 42CrMo). Робочі частини (профілі, ріжучі кромки) використовують високовуглецеву, високохромисту інструментальну сталь (наприклад, Cr12MoV, SKD11) або сталь порошкової металургії для забезпечення високої твердості (48-52 HRC) і високої зносостійкості. Деякі прес-форми високого класу використовують технологію цементованого карбіду або поверхневого покриття для збільшення терміну служби.

Питання 2: Яка тривалість циклу виробництва форми для штампування лівої бічної панелі автомобіля?

A2: Цикл виробництва штампів для лівої бічної панелі автомобіля зазвичай становить від 8 до 15 місяців залежно від таких факторів, як складність деталі, вимоги до точності та виробнича потужність. Цикл розробки штампів зі складною криволінійною поверхнею бокових панелей може перевищувати 15 місяців, тоді як штампів простої конструкції можна завершити протягом 8–10 місяців. Весь процес, від проектування та обробки до складання та налагодження, вимагає співпраці між кількома відділами.
