Штампувальна матриця для зовнішньої панелі правої передньої двері автомобіля

Штамп SIKAIDA Automotive Right Front Door Outer Panel Stamping Die є основним спеціальним обладнанням для штампування зовнішніх панелей правої передньої двері. Як професійний постачальник, SIKAIDA дотримується високих стандартів, штампуючи металеві матеріали у високоточні зовнішні панелі правої передньої двері з високою якістю поверхні. Це має вирішальне значення для забезпечення якості продукції та відображає її всеосяжну силу як провідної фабрики прес-форм у Китаї.

Деталі продукту

1. Формування великої вигнутої поверхні

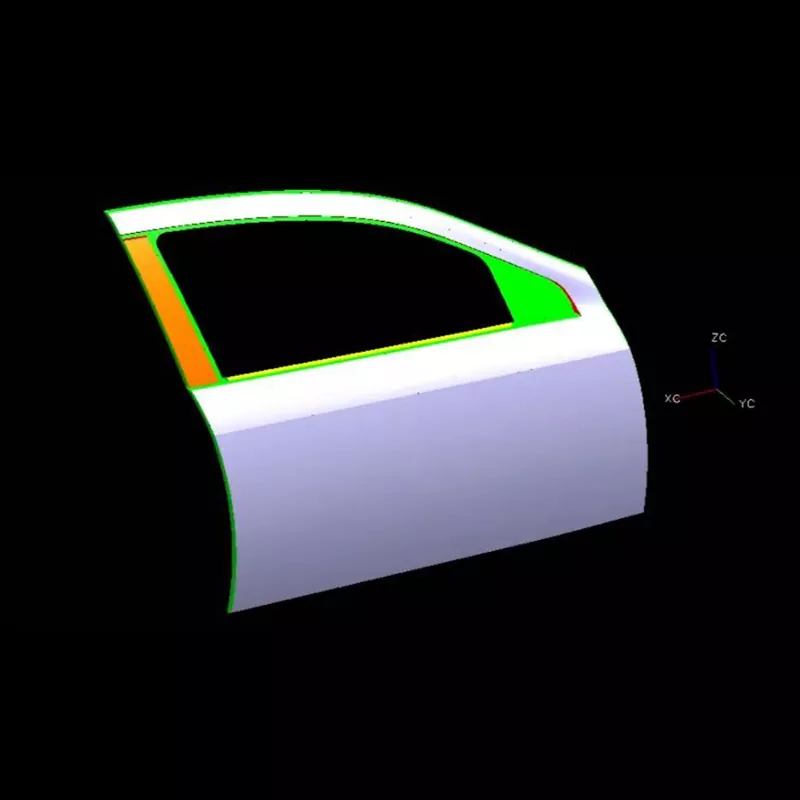

Зовнішня панель правої передньої двері перевищує 1,5 метра, має складну криволінійну поверхню, що вимагає одноразового формування основних елементів. SIKAIDA використовує п’ятиосьову обробку з ЧПУ та ручну обробку, щоб суворо контролювати точність прес-форми та якість поверхні, покладаючись на сучасне фабричне обладнання для забезпечення результатів формування.

2. Вимоги до високої точності та блиску

Як зовнішній компонент, зовнішня панель дверей вимагає гладкої, бездефектної обробки. SIKAIDA Automotive Right Front Door Outer Panel Stamping Die має шорсткість робочої поверхні Ra0,4 мкм або вище. Завдяки спеціальному поліруванню та оптимізованому дизайну поверхні зазору та тиску забезпечується рівномірне навантаження на листовий матеріал і бездефектна поверхня.

3. Комплексна інтеграція процесів

Адаптовані до передових процесів, таких як термоформування та лазерне зварювання, прес-форми SIKAIDA об’єднують різні допоміжні пристрої, що дозволяє конфігурувати складні формування, підвищуючи ефективність і якість, а також демонструючи професійну технічну міцність.

4. Потужна розвантажувальна та направляюча система

Для складної конструкції зовнішньої панелі дверей прес-форма оснащена високоточною системою направлення та розвантаження з точно сконфігурованими пружинними компонентами, щоб забезпечити плавне виймання листового матеріалу без деформації, покращуючи ефективність виробництва та продуктивність.

5. Система точного контролю та моніторингу

Прес-форми високого класу оснащені повною системою датчиків для моніторингу процесу штампування в реальному часі; деякі прес-форми містять функції автоматичного змащення та регулювання форми, що забезпечує інтелектуальне виробництво та покращує стабільність.

Особливості продукту та застосування

Ця головка для штампування зовнішньої панелі передніх правих дверей автомобіля використовується у виробництві дверей для різних легкових і комерційних транспортних засобів. SIKAIDA, йдучи в ногу з тенденцією до полегшення, розширює свою сумісність з високоміцними матеріалами зі сталі та алюмінієвих сплавів. Як професійний постачальник у Китаї, він може надати індивідуальні рішення.

Вступ до виробничого процесу

1. Розробка продукту та аналіз CAE Штампувальна головка для штампування зовнішньої панелі правої передньої двері автомобіля використовує професійне програмне забезпечення, таке як AutoForm, для аналізу формування та оптимізації процесу, прогнозування дефектів і закладення основи для виготовлення прес-форм.

2. Проектування структури прес-форми Повне 3D-проектування виконується за допомогою програмного забезпечення UG і CATIA, всебічно враховуючи всі системи прес-форм, збалансовуючи точність і ремонтопридатність, а також зменшуючи помилки проектування.

3. Вибір матеріалу Високоякісні матеріали, такі як сталь 45# і Cr12MoV, вибираються для забезпечення високої міцності та високої зносостійкості прес-форми, придатної для тривалого високоінтенсивного виробництва та зміцнення основи якості.

4. Точна механічна обробка: чорнова обробка, фінішна обробка (високошвидкісна ЧПУ тощо), дзеркальне полірування та тверде хромування виконуються для забезпечення терміну служби форми та якості штампування.

5. Складання та налагодження (пробне формування T0): після точного складання форму перевіряють на машині, щоб налаштувати параметри процесу, перевірити першу деталь, оптимізувати форму та процес і забезпечити стабільне виробництво якісної продукції.

Тенденції розвитку:

1. Надлегке та інтегроване формування

Слідуючи тенденції полегшення, розроблено прес-форми, адаптовані до нових матеріалів, і прийнято інтегровану технологію формування, щоб зменшити кількість деталей і підвищити ефективність і стабільність.

2. Інтелектуальне та цифрове виробництво

Вбудовані в прес-форму датчики в поєднанні з технологією цифрових подвійників забезпечують моніторинг у реальному часі та віртуальне налагодження, скорочуючи цикл досліджень і розробок і сприяючи інтелектуальним оновленням.

4. Багатоматеріальні та композитні процеси

Адаптація до багатоматеріальних кузовів автомобілів, посилення застосування композитних процесів у формі та покращення адаптивності обробки різних матеріалів, таких як сталь та алюміній.

4. Адитивне виробництво та відновлення

Штампувальний штамп для зовнішньої панелі правої передньої двері автомобіля використовує металевий 3D-друк для підвищення ефективності виробництва та подовження терміну служби форми за допомогою таких технологій, як лазерне відновлення, що втілює концепцію екологічного розвитку.

Часті запитання

Q1: Які матеріали зазвичай використовуються для штампування зовнішньої панелі правої передньої двері автомобіля?

A1: Основа прес-форми зазвичай використовує високоякісну вуглецеву конструкційну сталь (таку як 45#) і леговану конструкційну сталь (таку як 42CrMo). Для робочих поверхонь використовується високовуглецева інструментальна сталь з високим вмістом хрому (наприклад, Cr12MoV, SKD11) або сталь порошкової металургії (така як CPM-VANADIS 6), що забезпечує високу міцність, високу зносостійкість і високу в'язкість. Деякі прес-форми високого класу також використовують твердосплавні або керамічні матеріали.

Q2: Скільки триває виробничий цикл штампувального штампа для зовнішньої панелі правої передньої двері автомобіля?

A2: Виробничий цикл для штампування зовнішньої панелі правої передньої двері автомобіля зазвичай становить 8-15 місяців, залежно від складності продукту, технічних вимог і можливостей компанії-виробника. Його розробка включає кілька етапів, включаючи проектування, аналіз, обробку, складання та налагодження, і є кульмінацією технологій, досвіду та часу.

Q3: Як забезпечити термін служби штампа для зовнішньої панелі правої передньої двері?

A3: Ключ до забезпечення терміну служби матриці включає: ① Вибір високоякісних матеріалів матриці та вдосконалених процесів термічної обробки; ② Точна обробка та суворий контроль якості; ③ Добре розроблена система змащення та охолодження; ④ Стандартизована експлуатація, технічне обслуговування та регулярне технічне обслуговування; ⑤ Своєчасний ремонт і відновлення зносу. Завдяки цим комплексним заходам термін служби матриці може досягати від 500 000 до 1 000 000 циклів або більше.
