Матриці для штампування автомобільних кронштейнів

Невеликі автомобільні кронштейни є критично важливими несучими компонентами, які використовуються для підтримки вузлів, фіксації позицій, з’єднання конструкцій і передачі навантажень. Матриці SIKAIDA Automotive Small Bracket Stamping Dies спеціально розроблені для різних точних кронштейнів, наприклад для двигунів і підвісок, інтегруючи складну опору та точне позиціонування отворів, щоб відповідати суворим вимогам автомобільного виробництва.

Основні характеристики продукту

1. Формування комплексної опорної конструкції

Незважаючи на компактний розмір і складну конструкцію кронштейнів, прес-форми SIKAIDA завдяки точному моделюванню та компенсації пружності контролюють критичні розміри в межах ±0,1 мм, забезпечуючи рівність, точність отвору та структурну жорсткість, що відповідає стандартам.

2. Висока міцність і висока жорсткість

В основних компонентах штампів для автомобільних малих кронштейнів використовуються високотверді сталі, такі як SKD11 і Cr12MoV, що досягають твердості HRC 48–52 після термічної обробки. Це дозволяє їм витримувати високочастотні ударні навантаження та має термін служби понад 500 000 циклів, забезпечуючи стабільну несучу здатність.

3. Багатофункціональний інтегрований дизайн

Завдяки інтеграції кількох процесів, таких як штампування, згинання та штампування, а також механізмів, таких як блоки ковзання та азотні пружини, складну обробку можна завершити за один хід, значно підвищуючи ефективність виробництва та якість продукції.

4. Точні позиції отворів і система з'єднань

Точність монтажного отвору досягає ±0,05 мм, а шорсткість стінки отвору Ra 0,8. Оптимізовані фланцеві та заклепкові з’єднувальні конструкції забезпечують надійне з’єднання кронштейнів, що не роз’єднується, що гарантує тривалу надійну експлуатацію автомобіля.

5. Інтелектуальне вкладення та оптимізація CAE

Використовуючи програмне забезпечення CAE, таке як AutoForm, для оптимізації гніздування, використання матеріалу збільшується до понад 85%, ефективно зменшуючи дефекти формування та знижуючи рівень браку.

Сфери застосування

SIKAIDA Automotive Small Bracket Stamping Dies має широке застосування, охоплюючи виробництво кронштейнів двигуна, підвіски, панелі приладів, сидінь, акумулятора, дверей і кронштейнів вихлопної системи.

Виробничий процес

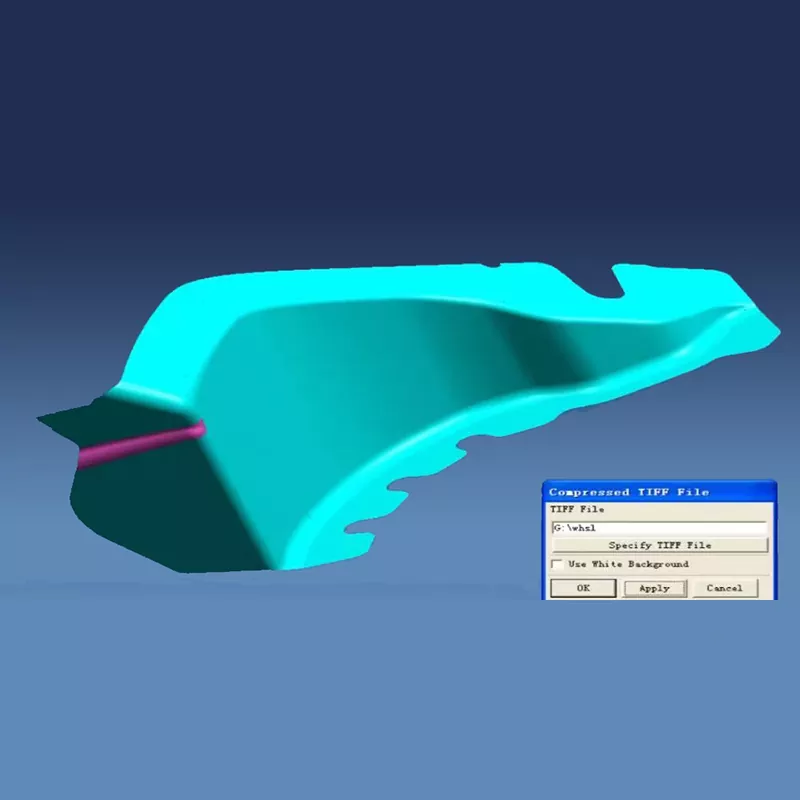

1. Дизайн продукту та CAE аналіз

Створення моделювання та оптимізація процесу виконуються за допомогою програмного забезпечення CAE для виявлення потенційних дефектів і визначення оптимального рішення, що забезпечує успішне виготовлення прес-форм.

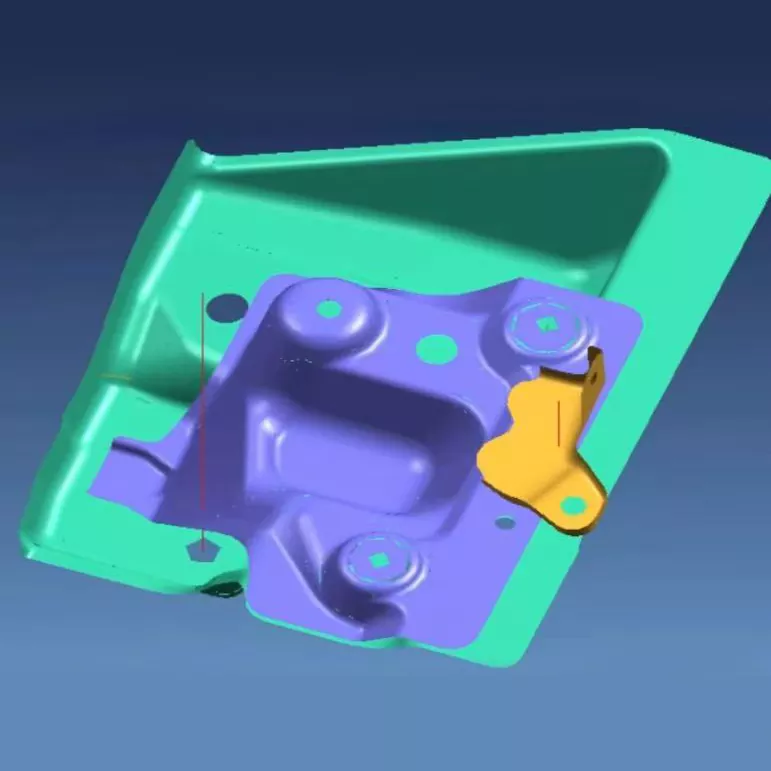

2. 3D-дизайн структури форми

Штампувальні штампи для автомобільних малих кронштейнів використовують повне програмне забезпечення для 3D-проектування, таке як UG і CATIA, для вдосконалення порожнин, систем напрямних та інших компонентів, забезпечуючи раціональну структуру прес-форми та легкість обслуговування.

3. Вибір матеріалу

Робочі частини виготовлені з твердої прес-форми, такої як SKD11, основа форми виготовлена ​​зі сталі 45 з термічною обробкою, стандартні деталі використовують підшипникову сталь GCr15, а частини для штампування використовують швидкорізальну сталь або цементований карбід для забезпечення точності та довговічності.

4. Точна обробка

Груба обробка допускає припуски, а точна обробка забезпечує точність. Обробка поверхні, така як азотування та тверде хромування, додатково підвищує твердість форми та зносостійкість, гарантуючи якість продукції.

5. Складання та налагодження

Після точного складання штампи для штампування невеликих кронштейнів для автомобілів проходять пробне пресування та налагодження. Перевірка першого зразка та серійне пробне виробництво перевіряють точність, стабільність і надійність форми.

Часті запитання

Q1: Які матеріали зазвичай використовуються в штампах для штампування невеликих кронштейнів?

A1: Робочі частини в основному використовують формувальні сталі високої твердості, такі як SKD11, Cr12MoV і DC53. У рамі прес-форми використовуються такі конструкційні сталі, як сталь 45 і Q235. Для стандартних деталей, таких як напрямні стійки та втулки, використовується підшипникова сталь GCr15. Для ділянок із високим зносом, таких як пробивання отворів, іноді використовується твердий сплав або швидкорізальна сталь, щоб забезпечити міцність, твердість і довговічність форми.

Q2: Скільки триває виробничий цикл для автомобільних форм для малих кронштейнів?

A2: Залежно від складності форми та вимог до точності виробничий цикл зазвичай становить 10-18 тижнів. Виготовлення простих кронштейнів займає приблизно 10 тижнів, кронштейнів середньої складності – 14 тижнів, а складних високоточних кронштейнів – 18 тижнів або більше. Конкретний цикл залежить від складності конструкції кронштейна, вимог до точності отворів і складності процесу обробки.

Q3: Який термін служби штампів для автомобільних малих кронштейнів?

A3: За звичайних умов використання та обслуговування термін служби малих штампів для кронштейнів може досягати понад 500 000 циклів. Завдяки підбору високоякісних матеріалів, належній термічній обробці та прецизійній механічній обробці термін служби деяких штампів може досягати 1 мільйона циклів. Особливо для деталей із високим ступенем зносу, таких як штампування, регулярне технічне обслуговування та заміна необхідні для забезпечення якості продукції.

Q4: Як забезпечити точність і підтримку продуктивності штампованих кронштейнів?

A4: Завдяки CAE-аналізу для оптимізації параметрів процесу, застосування високоточних напрямних систем, контролю пружності матеріалу, а також регулярної перевірки та підтримки точності матриці, точність розмірів кронштейна можна контролювати в межах ±0,1 мм, а площинність опорної поверхні може досягати 0,05 мм/м. У той же час розумний конструкційний дизайн і процеси термічної обробки гарантують, що кронштейн має достатню опорну жорсткість і міцність з'єднання.

Q5: Які ключові контрольні точки в процесі виробництва прес-форм для кронштейнів?

A5: Ключові контрольні точки у виробництві прес-форм для кронштейнів включають: ① Точне оброблення отворів для забезпечення точності монтажних отворів; ② Підтримка обробки поверхні для забезпечення рівності та гладкості; ③ Формування структури з’єднання для забезпечення міцності з’єднання; ④ Процес термічної обробки для забезпечення твердості та міцності; ⑤ Складання та налагодження для забезпечення точності форми та стабільності роботи. Кожна контрольна точка вимагає суворої перевірки якості та контролю процесу.
