Головка для штампування зовнішньої панелі передніх лівих дверей автомобіля

Штампувальний штамп для зовнішньої панелі лівих передніх дверей SIKAIDA — це великомасштабна, високоточна система форм, спеціально розроблена для штампування та формування зовнішньої панелі лівих передніх дверей. Його виробничий рівень є основним критерієм для автомобільних штампувальних штампів. Ця інтегрована система має точну механічну обробку, що забезпечує точне формування зовнішньої панелі за допомогою кількох процесів. Індивідуальні рішення можуть бути надані заводам на основі вимог моделі автомобіля.

Детальні характеристики продукту

1. Велика та складна конструкція: зовнішня панель лівих передніх дверей перевищує 1,5 метра за розміром і має складну форму. Форми SIKAIDA повинні точно формувати різні складні конструкції. Завдяки оптимізації симуляції CAE забезпечується стабільне формування та точність.

2. Вимоги до високої точності та блиску: поверхня зовнішньої панелі лівих передніх дверей має бути без дефектів. Штампувальний штамп SIKAIDA для зовнішньої панелі лівих передніх дверей забезпечує точність полірування дзеркального рівня (значення Ra ≤ 0,4 мкм), використовуючи високоміцні матеріали для запобігання деформації штампування та забезпечення точності деталей.

3. Багатопроцесне інтегроване формування: використовуючи багатопроцесний процес безперервного формування, штамп для зовнішньої панелі передніх лівих дверей SIKAIDA Automotive об’єднує системи напряму та розвантаження, забезпечуючи точні технологічні з’єднання, покращуючи ефективність та зменшуючи кількість дефектів.

4. Система прецизійного напряму та балансування: вирішуючи проблеми викривлення та відскоку під час штампування, прес-форма оснащена високоточною системою напряму та балансування для забезпечення рівномірного навантаження та покращення виходу продукту.

5. Комплексна система охолодження та випуску: вбудовані конформні канали охолоджуючої води контролюють температуру формування, а система випуску запобігає застою повітря, забезпечуючи якість формування.

Особливості продукту та застосування

Ця форма підходить для виготовлення зовнішніх панелей для легкових транспортних засобів, таких як седани та позашляховики, виготовлення зовнішніх панелей, які відповідають аеродинамічним вимогам і вимогам до складання. Як професійний виробник у Китаї, SIKAIDA Automotive Left Front Door Outer Panel Stamping Die отримав визнання клієнтів як у країні, так і за кордоном.

Вступ до виробничого процесу

1. Аналіз продукту та CAE моделювання: CAE моделювання за допомогою професійного програмного забезпечення використовується для прогнозування проблем формування та оптимізації параметрів процесу.

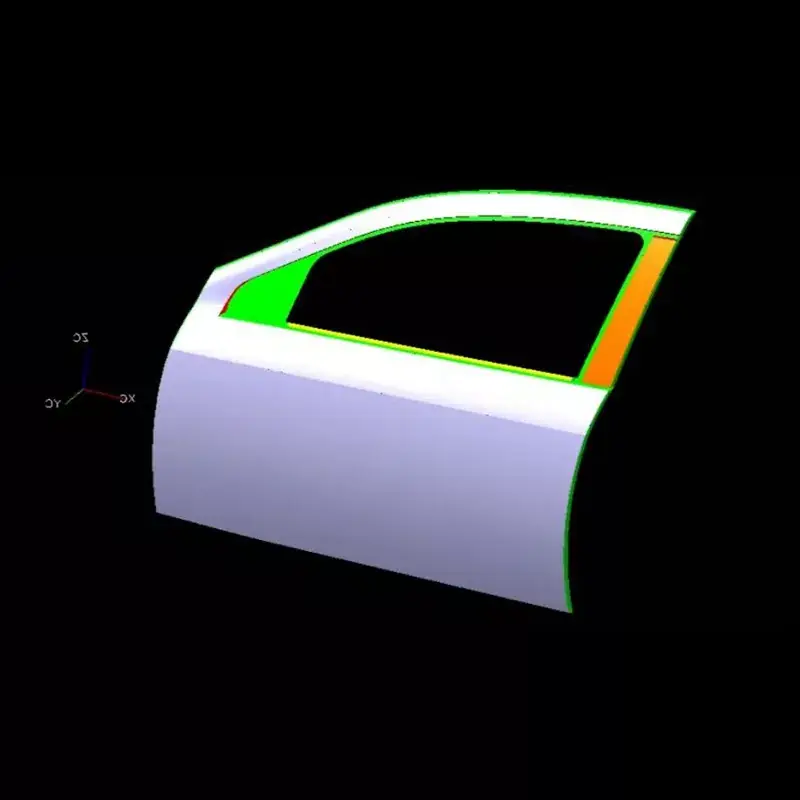

2. Розробка прес-форм: Повне 3D-проектування виконується за допомогою програмного забезпечення UG і CATIA, враховуючи як властивості матеріалу, так і вимоги до формування.

3. Вибір матеріалу. Для основи прес-форми використовується високоміцна сталь із високостійкою формною сталлю (HRC48-52 після термічної обробки), яка використовується в ключових областях для забезпечення довговічності та стабільності штампа для штампування зовнішньої панелі лівих передніх дверей автомобіля.

4. Точна обробка: груба та тонка обробка, спеціальна обробка та дзеркальне полірування забезпечують точність форми та якість поверхні.

5. Складання та налагодження (пробне формування T0): після складання компонентів виконується пробне формування. Кілька ітерацій T0-T3 налагодження забезпечують стабільність прес-форми та кваліфікацію продукту, що дозволяє професійній команді скоротити цикл доставки.

Тенденції розвитку

1. Надвелике інтегроване формування: автомобільні зовнішні панелі мають тенденцію до інтегрованого формування. SIKAIDA оптимізує конструкцію форми для адаптації до великого штампувального обладнання понад 2000 тонн.

2. Легка технологія: адаптація до легких матеріалів, таких як високоміцна сталь і алюмінієві сплави, оптимізація конструкції та процесів для забезпечення якості формування.

3. Інтелектуальне виробництво та цифровізація: інтеграція датчиків, цифрових подвійників і технологій Інтернету речей для досягнення інтелектуального моніторингу та віртуального налагодження штампа для штампування зовнішньої панелі передніх лівих дверей автомобіля, що скорочує цикл розробки.

4. Застосування в адитивному виробництві (3D-друк): використання технології прямого 3D-друку на металі для виготовлення складних деталей, підвищення ефективності, скорочення циклів і подолання обмежень традиційного виробництва.

SIKAIDA, еталон у галузі штампування зовнішніх панелей передніх лівих дверей автомобіля, є професійним постачальником і виробником у Китаї. Його цикл розробки становить 8-15 місяців, а вартість варіюється від мільйонів до десятків мільйонів юанів. У майбутньому SIKAIDA продовжить впроваджувати інновації, адаптуючись до тенденцій розвитку автомобільної промисловості та пропонуючи ще кращі рішення для форм.

Часті запитання

Q1: Які матеріали зазвичай використовуються для штампування зовнішньої панелі передніх лівих дверей автомобіля?

A1: Основа матриці зазвичай виготовляється з литої сталі (наприклад, HT300, QT450) або стандартної сталі (наприклад, сталь 45, Cr12MoV). Ключові компоненти, такі як профіль, пуансон і матриця, використовують високозносостійку штамповану сталь (наприклад, SKD11, Cr12MoV, DC53 тощо), досягаючи твердості HRC48-52 після термічної обробки.

Q2: Скільки триває виробничий цикл штампувального штампа для зовнішньої панелі лівих передніх дверей автомобіля?

A2: Штамп для зовнішньої панелі передніх лівих дверей автомобіля є кульмінацією технології, досвіду та майстерності. Він об’єднує механічне проектування, матеріалознавство, механіку пластичності та точне виробництво, представляючи «перлину в короні» індустрії виготовлення штампів. Його цикл розробки тривалий (зазвичай 8-15 місяців) і висока вартість (сягає мільйонів або десятків мільйонів юанів), що робить його ключовим критерієм для вимірювання всебічної потужності компанії, що виготовляє штампи. Оскільки автомобілі розвиваються в напрямку інтелекту, електрифікації та полегшення, технічні вимоги до процесів виготовлення штампів продовжуватимуть зростати.
