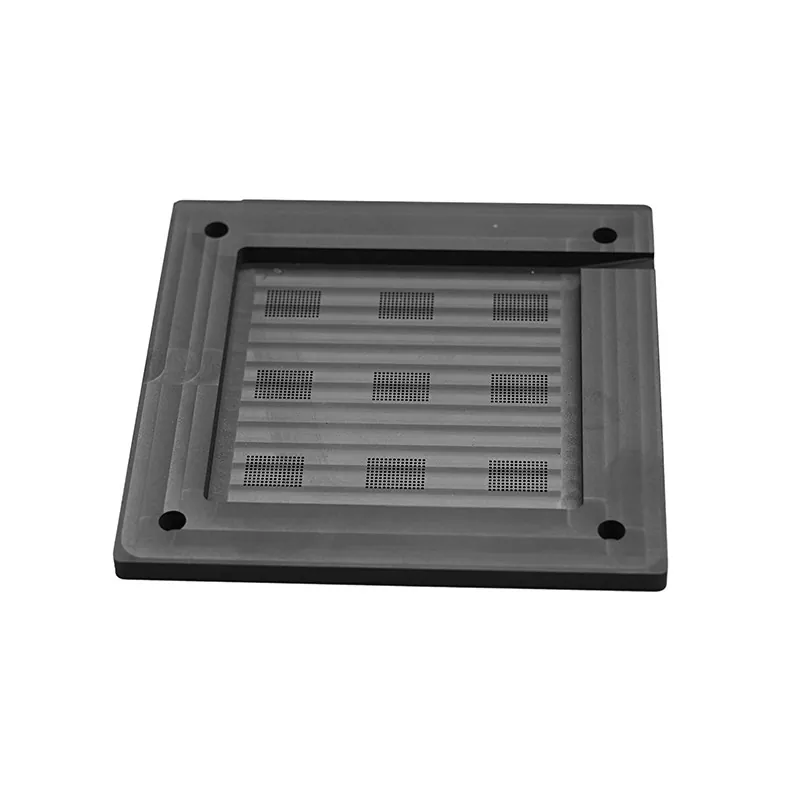

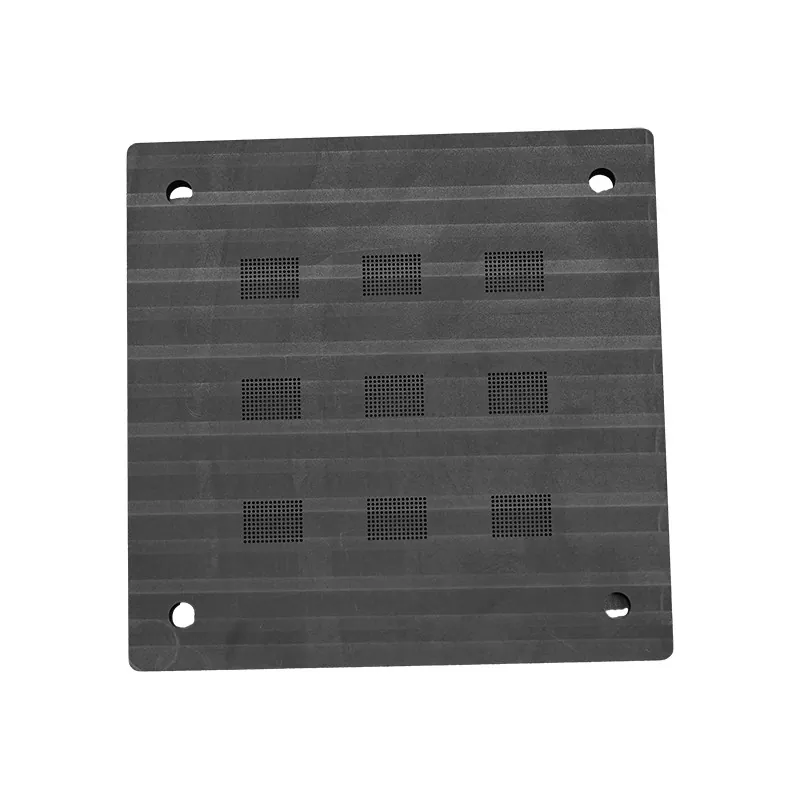

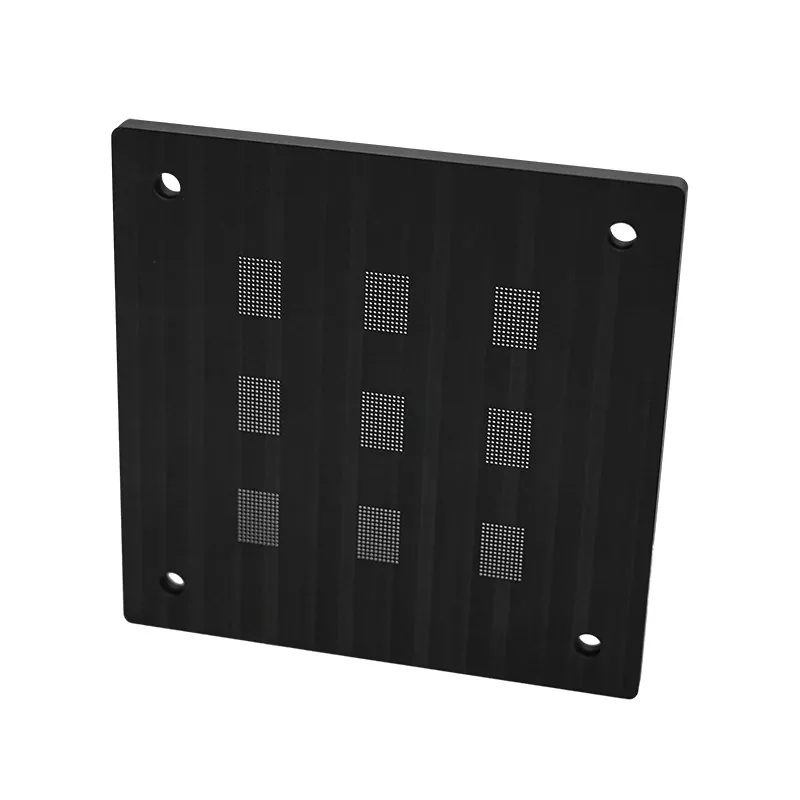

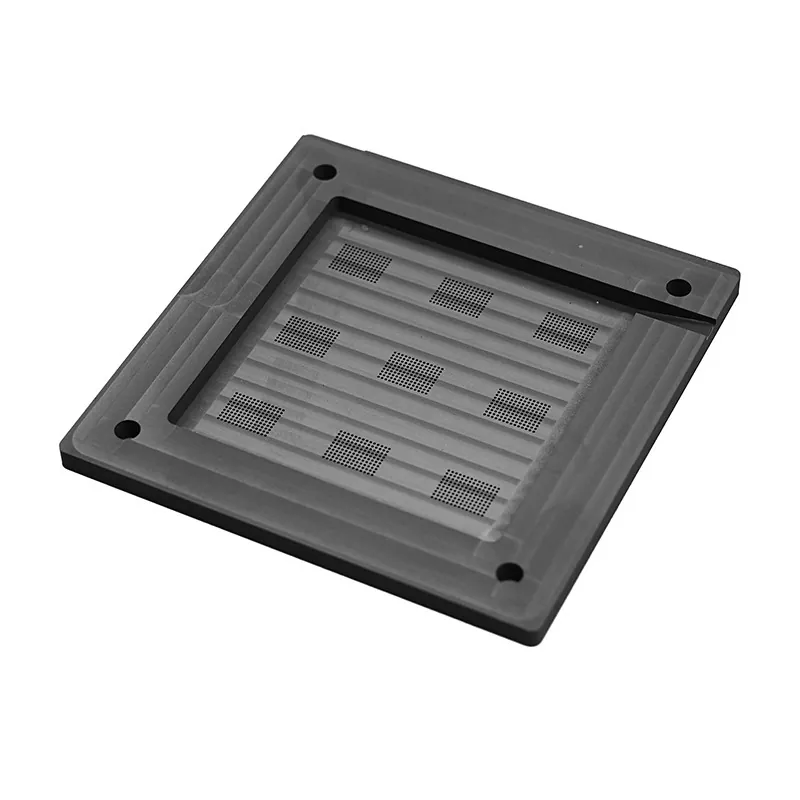

Світильники для розміщення графітових куль

У приладах для розміщення графітових куль SIKAIDA використовується графіт високої чистоти та технології точної обробки та обробки поверхні, що відповідає стандартам класу напівпровідників. Поверхня гладка і чиста, зі стабільною високотемпературною продуктивністю. Оптимізована структура полегшує експлуатацію та технічне обслуговування, ефективно підвищуючи ефективність розміщення м’яча та продуктивність.

Графіт високої чистоти є теплопровідним і стійким до корозії, що забезпечує стабільність розмірів під час високотемпературного паяння та запобігає забрудненню шкідливими іонами. Спеціальна обробка поверхні гарантує відмінну змочуваність кульками припою, уникаючи окислювального забруднення.

Технічні характеристики

Ключові характеристики

Світильники для розміщення графітових кульок мають кілька ключових особливостей: 1) висока чистота (графіт ≥99,5%, без іонного забруднення); 2) Висока площинність (площинність ≤0,002 мм/м, Ra≤0,4 мкм); 3) Точність розміщення кульки на мікронному рівні (діаметр кульки ±0,025 мм, відстань між кульками ±0,05 мм); 4) Стійкість до високих температур (стабільна робота при 300°C); 5) Чудове управління теплом (рівномірна теплопровідність, зниження теплового стресу).

Сценарії застосування

Пристосування для розміщення графітових кульок широко використовуються в упаковці напівпровідників (упаковка високої щільності, така як BGA і CSP), мікроелектронних збірках (малі компоненти, такі як 0402 і 0201), оптоелектронних пристроях (світлодіоди, лазери), пристроях MEMS і силових напівпровідниках (IGBT, MOSFET).

Ключові переваги

1. Перевага чистоти матеріалу: низький вміст домішок, низька швидкість виділення газу, хімічна стабільність, стабільна продуктивність партії та відповідність стандартам напівпровідникової промисловості.

2. Переваги точності: площинність мікронного рівня та точність позиціонування, гладка поверхня без дефектів, чудова повторюваність у масовому виробництві та можливість адаптації до пакування високої щільності.

3. Переваги в теплових характеристиках: широкий діапазон робочих температур (від -40°C до 300°C), коефіцієнт теплового розширення, сумісний з кремнієвими пластинами, хороша теплопровідність і стабільна термоциклічна продуктивність.

4. Переваги сумісності з технологічними процесами: Пристосування для розміщення графітових кульок сумісні з різними припоями, мають широке технологічне вікно, їх легко чистити, вони мають тривалий термін служби та забезпечують значні економічні переваги.

Технічні можливості

Компанія може похвалитися потужними технічними можливостями: строгий контроль матеріалів із багаторазовими перевірками після прибуття; оснащений повним комплектом високоточного обробного обладнання для забезпечення якості поверхні; різні процеси обробки поверхні для задоволення різних потреб; точна система тестування для забезпечення стабільної точності; і продукти, які пройшли суворе екологічне випробування для адаптації до реального виробництва.

Часті запитання:

Q1: Чому вибирають графітовий матеріал для світильників для розміщення куль?

A1: графітовий матеріал має надзвичайно високу чистоту, чудову теплопровідність і стійкість до високих температур, а також хімічно стабільний у напівпровідникових процесах. Порівняно з іншими матеріалами, графіт не виділяє шкідливі іони домішок для мікросхем і зберігає стабільність розмірів при високих температурах, що робить його ідеальним матеріалом для напівпровідникових кулькових кріплень.

Q2: Яка питома площинність і шорсткість поверхні приладу?

A2: Наші графітові кулькові кріплення мають контрольовану площинність поверхні в межах 0,002 мм/м і шорсткість поверхні Ra≤0,4 мкм. Ця надзвичайно висока площинність і гладкість поверхні забезпечує рівномірний контакт із мікросхемою та підкладкою, уникаючи дефектів розміщення кульок, спричинених нерівностями поверхні.

Q3: Яка точність розміщення м’яча може бути досягнута?

A3: наші світильники забезпечують точність позиціонування кульки ±0,025 мм і точність кроку кульки ±0,05 мм. Цей рівень точності повністю відповідає вимогам поточних основних процесів упаковки напівпровідників і може працювати з додатками розміщення кульок з мікрокроком високої щільності.

Q4: Яка максимальна робоча температура світильника?

A4: Наші графітові кулі можуть нормально працювати в діапазоні температур від -40°C до 300°C. Цей діапазон температур охоплює всі критичні етапи процесів упаковки напівпровідників, включаючи пайку оплавленням і зберігання при високій температурі.

Q5: Чи можете ви надати індивідуальні інструменти?

A5: Так, ми можемо надавати індивідуальні послуги відповідно до конкретних потреб клієнтів. Клієнти можуть надати детальні креслення або зразки, і ми можемо обробляти різні нестандартні інструменти. Мінімальний розмір обробки становить 0,5 мм, а допуск можна контролювати в межах ±0,01 мм.

Q6: Який термін служби та багаторазове використання інструменту?

A6: За умови нормального використання та належного обслуговування наші інструменти для монтажу графітової кульки можна повторно використовувати понад 100 разів. Фактичний термін служби залежить від конкретних умов використання, параметрів процесу та обслуговування. Ми рекомендуємо регулярно перевіряти поверхню та перевіряти продуктивність, щоб переконатися, що інструмент знаходиться в хорошому стані.

Q7: Як ви забезпечуєте чистоту та відсутність забруднення інструментів?

A7: Наш інструмент проходить ретельне очищення та обробку поверхні після обробки, включаючи ультразвукове очищення, промивання деіонізованою водою та високотемпературне запікання. Інструмент упакований в антистатичну та пилонепроникну упаковку для забезпечення чистоти під час транспортування та зберігання. Після отримання продукту клієнтам рекомендується розпакувати та використовувати його в чистому приміщенні.

Q8: Які питомий опір і теплопровідність інструменту?

A8: наш графітовий інструмент має питомий опір 8-15 мкОм·м (при 25°C) і теплопровідність приблизно 120-200 Вт/м·К. Ці параметри забезпечують збалансовану ефективність електричної ізоляції та терморегулювання, що робить його придатним для різноманітних застосувань у напівпровідниковій упаковці.
