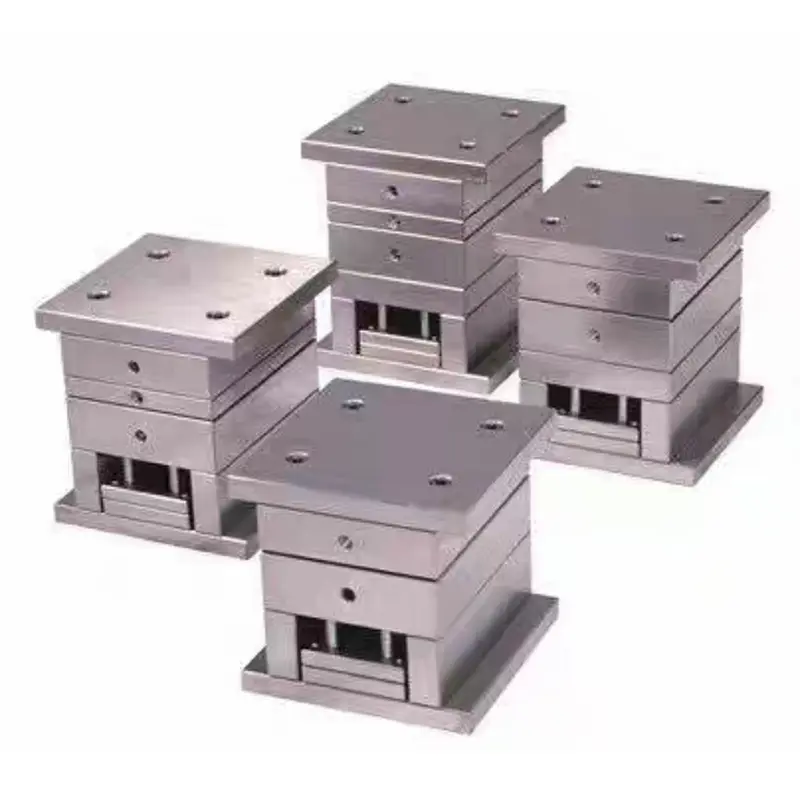

Основа прес-форми для великих воріт стандартної точності

Основа SIKAIDA Standard Precision Large Gate Mold Base спеціально розроблена для систем лиття під тиском із двома пластинами. Він використовує великий затвор для стабільного потоку розплаву та зручної експлуатації, що робить його економічно ефективним вибором для масового виробництва пластикових деталей середньої точності. Як надійний постачальник, SIKAIDA дотримується міжнародних стандартів, забезпечуючи взаємозамінність і послідовність продукції, а також надаючи послуги швидкої доставки покупцям у всьому світі.

Конструктивні особливості

Ця стандартна прецизійна велика основа форми для воріт має конструкцію з двох пластин, що складається зі стандартних компонентів, таких як фіксована основна плита форми та рухома основна плита форми. Оснащений прецизійними направляючими опорами та втулками, він забезпечує точне вирівнювання порожнини та сердечника. Конструкція великого затвора дозволяє розплаву потрапляти безпосередньо в порожнину, що забезпечує низький опір потоку, стабільне заповнення та сумісність із основними стандартами, такими як LKM, HASCO та DME, забезпечуючи сильну взаємозамінність.

Додатки

Стандартна прецизійна основа великої форми для воріт підходить для лиття під тиском більшості термопластичних пластмас, таких як ПП та АБС, і відповідає вимогам середньої точності марок IT7-IT8. Він широко використовується у виробництві корпусів побутової техніки, деталей салону автомобіля, корпусів електронних виробів і товарів повсякденного вжитку, таких як пластикові відра.

Переваги виробництва

Серія прес-форм SIKAIDA пропонує значні переваги: ​​з точки зору вартості, спрощені процеси та високе використання стандартних деталей знижують витрати на 30%-50% порівняно з високоточними формами; з точки зору тривалості циклу, висока стандартизація дозволяє завершити виробництво за 15-25 днів, скорочуючи час більш ніж на 40% порівняно з індивідуальними високоточними формами; з точки зору технічного обслуговування, проста конструкція та стандартизовані компоненти полегшують щоденне обслуговування та скорочують час простою.

Технічні параметри

Стандартна точність: основа великої форми для воріт, клас точності IT7-IT8, шорсткість поверхні Ra 0,8-1,6 мкм; основа прес-форми виготовлена ​​зі сталі 45# або попередньо загартованої сталі P20, порожнини та серцевина виготовлені зі сталей P20, 718H та інших прес-форм; відстань між каналами охолоджувальної води 80-120 мм, відстань між штифтами механічного виштовхувача 150-200 мм, підходить для машин для лиття під тиском 50-500 тонн.

Виробничий процес

1. Стадія проектування

На етапі проектування використовується таке програмне забезпечення, як UG і SolidWorks, для завершення 3D-моделювання та проектування порожнини/сердечника, створення стандартного переліку деталей і їх придбання, а також виведення креслень для керівництва подальшою обробкою.

2. Етап обробки

Етап обробки складається з трьох частин: чорнова обробка для видалення надлишків матеріалу, обробка площин і отворів основних деталей; фінішна обробка за допомогою високошвидкісного ЧПУ прецизійних деталей для забезпечення рівності поверхні розділення та точності каналів охолоджуючої води; Обробка поверхні включає відпуск порожнини та серцевини, тонке шліфування роздільної поверхні та полірування зовнішньої поверхні за потреби.

3. Збірка та налагодження

Монтаж і налагодження починаються з установки стандартних компонентів, таких як напрямні стійки і направляючі втулки. Після перевірки системи охолодження на герметичність за допомогою води пробна форма запускається на машині для лиття під тиском для налаштування параметрів. Масове виробництво може розпочатися після того, як перший екземпляр пройде перевірку.

Тенденції розвитку

Розробка Standard Precision Large Gate Mold Base демонструє чотири основні тенденції: стандартизація та модульність покращують взаємозамінність і скорочують час циклу; високоефективна технологія обробки підвищує точність і ефективність; інтелектуальне виробництво дозволяє контролювати та оптимізувати виробництво; а легка та енергозберігаюча конструкція зменшує витрати та споживання енергії.

Основа SIKAIDA Standard Precision Large Gate Mold Base поєднує в собі простоту, ефективність і економічність, що робить її основним обладнанням для лиття пластмас під тиском загального призначення. Використовуючи свої професійні заводи в Китаї, SIKAIDA постійно оптимізує якість, забезпечуючи стабільні та економічно ефективні базові рішення для прес-форм для глобальної виробничої промисловості.
