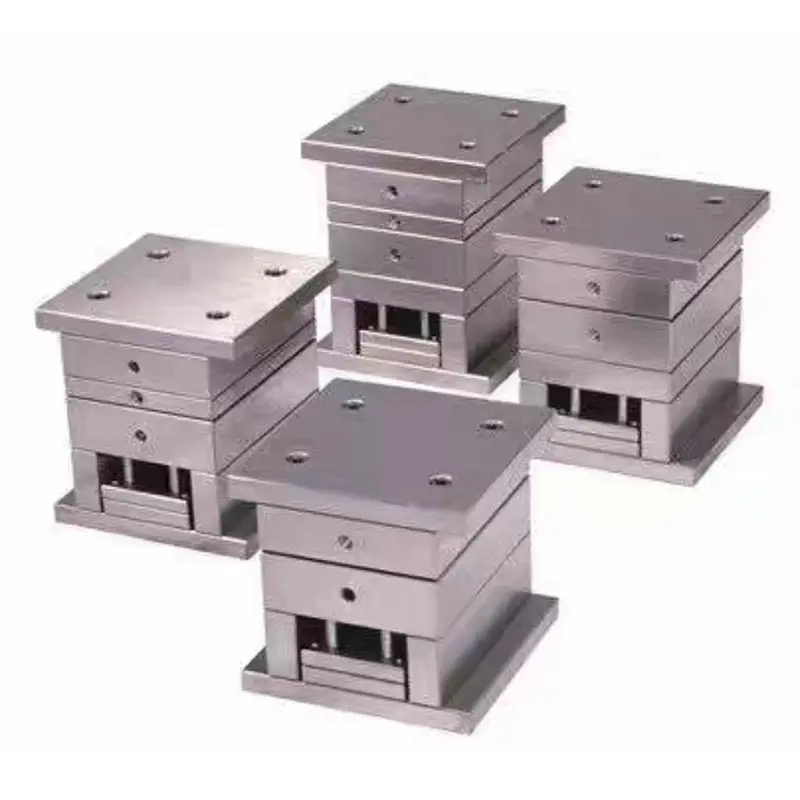

Стандартна прецизійна спрощена форма для невеликих воріт

Ця стандартна прецизійна спрощена основа для прес-форм для невеликих воріт має структуру з трьох пластин із точковим ворсом, оптимізовану на основі традиційних основ для форми з дрібними ворітами. Зайві допоміжні механізми усуваються, що спрощує конструкцію, зберігаючи основні функції. Виготовлений на китайському заводі, який об’єднує науково-дослідні роботи, виробництво та контроль якості, він є надійним постачальником у промисловості для формування пластмас. Продукт підходить для масового виробництва пластикових виробів з простою формою та однаковою товщиною стінок. Його висока економічна ефективність і стабільність зробили його популярним у різних галузях промисловості.

Ключові характеристики

1. Конструктивні особливості

- Конструкція з трьох пластин: складається з нерухомого валика, рухомого валика та виштовхувальної пластини з напрямними стійками та втулками для точного наведення; одноточкове впорскування з точковим затвором, короткий шлях потоку, мінімальний залишок, підходить для невеликих продуктів.

- Спрощена конструкція: усуває складні допоміжні механізми, що призводить до простої конструкції та зниження витрат і складності виробництва.

- Стандартна точність: точність розмірів ±0,05 мм, шорсткість поверхні ≤Ra0,8 мкм, що відповідає вимогам загальних пластикових деталей без додаткової обробки.

2. Модульна стандартна конструкція: Стандартна прецизійна спрощена форма для малих воріт приймає міжнародні стандарти, такі як LKM і HASCO, із загальними моделями, такими як 2020 і 2025, що дозволяє швидко конфігурувати та замінювати; модульна конструкція полегшує технічне обслуговування та продовжує термін служби.

3. Конструкція системи охолодження: звичайна конструкція контуру охолоджувальної води забезпечує помірну ефективність і просту компоновку, задовольняючи вимоги до охолодження, одночасно полегшуючи обробку та технічне обслуговування, зменшуючи подальші витрати.

4. Переваги точкових воріт: діаметр воріт 0,5-2 мм, мінімальні сліди, які легко видаляються, підходить для пластмас з хорошою текучістю, таких як PP та ABS, що забезпечує якість продукції.

Додатки

Standard Precision Simplified Small Gate Mold Base підходить для масового виробництва пластикових виробів, таких як корпуси невеликих приладів і електронні кнопки. Він сумісний з продуктами, які мають просту форму, однакову товщину стінок і не мають особливих вимог до зовнішнього вигляду, покриваючи потреби багатьох галузей.

Економічні переваги

1. Витрати, які можна контролювати: високоточні основи прес-форм заощаджують 30%-50% витрат на матеріали та обробку, підвищуючи конкурентоспроможність клієнтів.

2. Короткий час циклу: виробничий цикл 2-4 тижні дозволяє швидко реагувати на ринок і скорочує час запуску продукту.

3. Легка експлуатація: чітка структура, проста збірка та обслуговування, низькі вимоги до кваліфікації операторів, що сприяє великомасштабному виробництву.

Виробничий процес

1. Етап проектування: визначте структуру форми на основі параметрів пластикового виробу, виберіть відповідну стандартну основу форми та спроектуйте порожнину та серцевину за допомогою програмного забезпечення, такого як UG та Pro/E, враховуючи ключові фактори процесу.

2. Вибір матеріалу

Стандартна прецизійна спрощена основа форми для невеликих воріт використовує вуглецеву конструкційну сталь, таку як сталь 45. Напрямні стійки і втулки виготовлені зі зносостійкої сталі. Порожнина та сердечник виготовлені з попередньо загартованої сталі, такої як P20 (HRC30-35). Стандартні запчастини постачаються від спеціалізованих виробників.

3. Потік обробки

- Груба обробка: Груба обробка прес-форми та порожнини, залишаючи припуск 0,5-1 мм.

- Фінішна обробка: обробка порожнини з ЧПУ, різання дротом складних деталей, одночасне свердління та нарізання мітчиків.

- Термічна обробка: загартування порожнини та серцевини до HRC30-35 для підвищення зносостійкості.

- Обробка поверхні: полірування порожнини до Ra0,8 мкм.

4. Складання та налагодження

Зберіть стандартні деталі та порожнини/серцевини, встановіть їх на машину для лиття під тиском для пробного формування та налаштування параметрів. Відрегулюйте порожнину на основі результатів пробного формування та усуньте типові дефекти.

Тенденції розвитку

1. Стандартизація та модульність: вдосконалення стандартизації для досягнення швидкого виготовлення конфігурації та скорочення циклів доставки.

2. Інтелектуальне виробництво: поєднання цифрових технологій автоматизації для підвищення точності та ефективності обробки.

3. Високоефективне охолодження: оптимізоване розташування водяних каналів для підвищення ефективності охолодження при одночасному контролі витрат.

4. Легкий і довговічний: оптимізована структура та матеріали для зменшення ваги, підвищення зносостійкості та подовження терміну служби.

Часті запитання

Q1: Для яких пластикових виробів підходить стандартна спрощена основа для форм для малих воріт?

A1: Підходить для пластикових деталей малого та середнього розміру, таких як корпуси приладів, кнопки електронних продуктів, контейнери для щоденних потреб, канцелярські аксесуари тощо. Особливо підходить для продуктів масового виробництва з відносно простою формою, однаковою товщиною стінок і низькими вимогами до зовнішнього вигляду.

Q2: Яка основна відмінність між спрощеними основами прес-форм і високоточними основами прес-форм?

A2: Основні відмінності полягають у складності конструкції, рівні точності та вимогах до якості поверхні. Спрощені основи форм усувають складні допоміжні механізми, приймають стандартизовану просту структуру, контролюють точність розмірів у межах ±0,05 мм і вимагають шорсткості поверхні Ra0,8 мкм або менше. Вартість, як правило, на 30%-50% нижча, ніж високоточні форми.

Q3: Які переваги точкових воріт?

A3: Точкові ворота мають невеликий діаметр (зазвичай 0,5-2 мм), що призводить до менших слідів воріт, які легко видалити та не впливають на зовнішній вигляд виробу. Процес є коротшим, що вигідно для повного наповнення невеликих виробів і особливо підходить для пластикових матеріалів із хорошою текучістю, таких як PP, ABS та PS.

Q4: Як довго триває цикл виробництва прес-форми?

A4: Виробничий цикл стандартної прецизійної спрощеної форми для малих воріт зазвичай становить 2-4 тижні. Завдяки простій структурі та меншій кількості етапів обробки виробничий цикл можна скоротити на 30%-50% порівняно з високоточними складними формами, що дозволяє швидко реагувати на вимоги ринку.

Q5: Як вибрати відповідні специфікації основи форми?

A5: Вибір правильних специфікацій основи форми вимагає врахування таких факторів, як розмір виробу, модель машини для лиття під тиском і вимоги до обсягу виробництва. Загальні специфікації включають такі моделі, як 2020, 2025, 3030 і 4040. Зазвичай підходить, щоб розмір продукту був у межах 80% розміру порожнини форми. Специфікації основи форми рекомендується вибирати на основі максимальних зовнішніх розмірів виробу плюс відповідний припуск.
